Реле времени, таймер H3Y-2, 0-5c 12В 5А на DIN-рейку (117314)

Реле времени H3Y-2 может использоваться для управления системами освещения, водоснабжения, электронными замками, пуском электродвигателя и т.п.
Для использования реле к нему нужно подключить питание и коммутируемое устройство. Напряжение питания реле 12 В постоянного тока. Линию питания нужно подключить к клеммам 14 ("+") и 13 ("-"). Также к реле нужно подключить проводники от коммутируемого устройства. Реле имеет 6 контактов. Клеммы 1-9 и 4-12 это нормально замкнутые контакты (NC), они используются, если нужно отключить нагрузку через заданный промежуток времени. Клеммы 5-9 и 8-12 это нормально разомкнутые контакты (NO), они используются, если нужно включить нагрузку через заданный промежуток времени. Нужный промежуток времени выставляется с помощью регулятора в верхней части прибора. Диапазон задержки времени до 5 секунд.
В верхней части прибора, возле регулятора, есть 2 LED-индикатора красного цвета. Индикатор "PW" загорается, когда на клеммы реле подается питания, а индикатор "UP" загорается, когда клеммы 5-9 и 8-12 замкнутые.

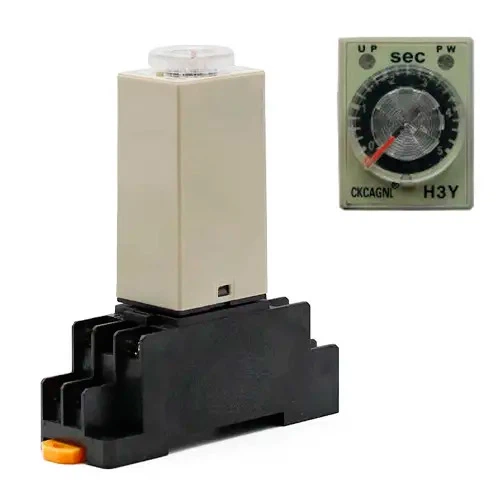

Комплект состоит из самого реле с контактами и клеммной колодки модели PYF08A з разъемами под контакты реле. Клеммная колодка устанавливается на DIN-рейку.

Характеристики:

модель реле: H3Y-2;
модель клеммника: PYF08A;
напряжение питания: 12 В постоянного тока;
коммутируемая нагрузка: до 5 А;
диапазон задержки времени: 0-5 секунд;
габариты реле: 5.8 x 2.8 x 2.2 см;
габариты колодки: 3.2 х 2.3 х 7.6 см;
вес реле в сборе: 67 г;
материал корпуса: пластик.
