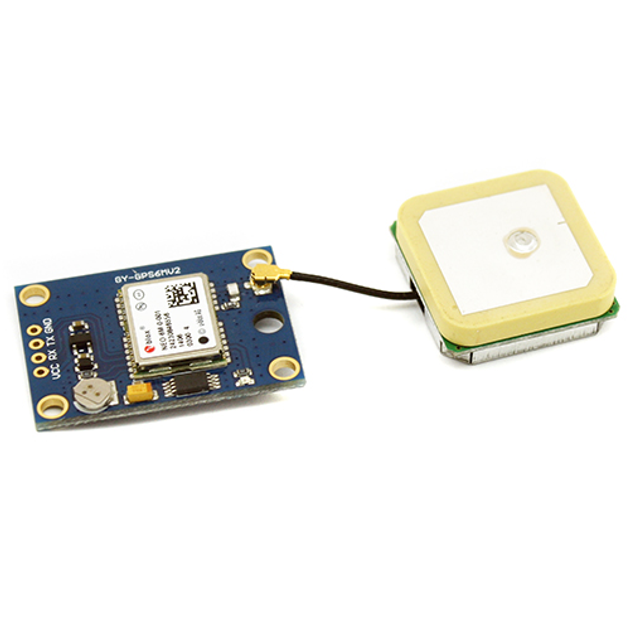

GPS-модуль з антеною Ublox NEO-6M Arduino APM2 5Гц

GPS-модуль використовується для отримання географічних координат поточного місця розташування антени приймача за допомогою GPS (системи глобального позиціонування) та їх передачі на контролер. Модуль може бути використаний у пристроях Arduino, AVR, PIC, ARM. Практичне застосування: позиціонування роботів, безпілотних літальних апаратів, метеорологічних датчиків тощо. Модуль не рекомендується використовувати у професійних системах.
Для використання GPS-модуля спочатку потрібно підключити його до живлення та контролера. Після того, як модуль виявить супутник, повинен спалахнути, а через деякий час почати мерехтіти червоний світлодіод. Після цього в контролер потрібно записати бібліотеку TinyGPS та програму для роботи з модулем. Модуль видає результати у форматі NMEA. Для роботи з даними, які передає модуль і для налаштування, можна використовувати програму від виробника U-Center.
Для закріплення модуля на плоскій поверхні на корпусі є чотири отвори.
Управління GPS модулем можемо здійснюватися або з контролера за інтерфейсами (UART, SPI, DDC, IIC) або з комп'ютера USB.
На платі модуля є один UART інтерфейс для підключення живлення та введення/виведення даних.
Позначення контактів:

• VCC (напруга живлення);
• RX (вхідні дані);
• TX (вихідні дані);
• GND (загальний контакт).

Але мікросхема NEO-6M-0-001 дозволяє використовувати ще кілька інтерфейсів для передачі даних хоч вони і не виведені (це можна зробити самостійно):

• SPI (Serial Peripheral Interface);
• DDC (Display Data Channel);
• IIC (Inter-Integrated Circuit).

Живлення модуля GPS може здійснюватися від контролера, USB порту комп'ютера або зовнішнього джерела живлення. Напруга живлення 3 - 5 ст.

Характеристики:

модель плати: GY-GPS6MV2;
модуль GPS: u-blox NEO-6M-0-001;
батарейка для швидкого холодного старту;
чутливість: -147 dBm;
швидкість оновлення: 5 Гц;
інтерфейси: UART (виведено), SPI, DDC, IIC;
передає координати у форматі: NMEA;
швидкість підключення за замовчуванням UART: 9600 бод;
є активна антена;
напруга живлення: 3 - 5 В;
можливість роботи з програмами: U-Center тощо;
розміри плати (Д х Ш): 30 х 23 мм;
розміри антени (Д х Ш): 25 х 25 мм;
вага комплекту: 18 г.

Комплект поставки:

• Плата GY-GPS6MV2;
• Зовнішня активна антена.
