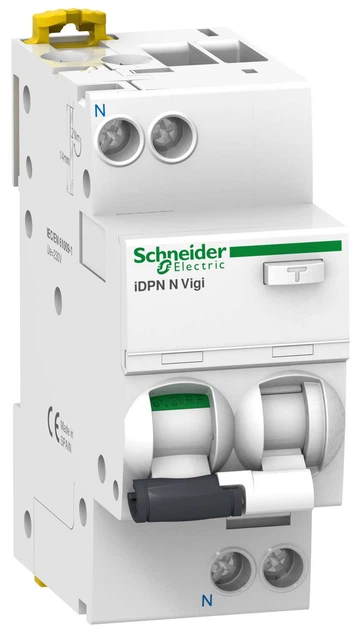

Дифференциальный выключатель 1P+N 32A 30мА "C" тип AC [A9D31632] Acti9 IDPN N Vigi Schneider Electric

Дифференциальный автоматический выключатель Acti9 IDPN N Vigi 1P + N 32 А/30 мА. Кривая C. Тип AC. Schneider Electric A9D31632Дифференциальный автоматический выключатель Schneider Electric серии Аcti9. 1P + N. Номинальный рабочий ток - 32 А. Кривая C. Размер - 85 x36 x78,5 мм. Вес - 0,125 кг. Производится на заводах в Испании

Серия	Acti9
Наименование продукта	Acti 9 iDPN Vigi
Тип продукта	Автоматический выключатель дифференциального тока
Краткое название устройства	iDPN N Vigi
Область применения	Распределение
Описание полюсов	1P + N
Число защищенных полюсов	1
Положение нейтрали	Слева
Номинальный ток	32 A
Тип сети	Переменный ток
Технология расцепителя	Термомагнитный
Обозначение кривой	С
Чувствительность по току утечки	30 мА
Задержка срабатывания защиты от тока утечк	Мгновенный
Класс защиты от тока утечки	Тип АС
Отключающая способность	6000 A Icn в 220...240 В Переменный ток 50 Гц в соответствии с EN/IEC 61009-2-1
Соответствие требованиям по изоляции	Да в соответствии с EN/IEC 60947-2
Место устройства в сети	Отходящий
Частота сети	50 Гц
Номинальное рабочее напряжение	220...240 В Переменный ток 50 Гц
Предел срабатывания электромагнитного расцепителя	5...10 x In
Технология срабатывания защиты по дифферен	Независящий от напряжения
Номинальная рабочая отключающая способность	6000 A 100 % Icn в 220...240 В Переменный ток 50 Гц в соответствии с EN/IEC 61009-2-1
Номинальная отключающая и включающая спосо	Idm 6000 A в 220...240 В Переменный ток 50 Гц в соответствии с EN/IEC 61009-2-1
Класс ограничения	3 в соответствии с EN/IEC 61009-2-1
[Ui] Номінальна напруга ізоляції	400 миля Переменный ток 50 Гц
[Up] номинальное импульсное выдерживаемое на	4 кВ
Индикатор положения контакта	Да
Тип управления	Рычаг управления
Индикатор наличия напряжения	ВКЛ., ОТКЛ., аварийное срабатывание
Исполнение монтажа	Защелкивающийся
Способ монтажа	DIN-рейка
Совместимость распределительного блока с г	Верхняя или нижняя: Да
Межполюсный шаг	9 mm Между фазой и нейтралью
Шаг 9 мм	4
Высота	85 mm
Ширина	36 mm
Глубина	73 mm
Вес нетто	125 g
Цвет	Белый
Механическая износостойкость	20000 циклы
Электрическая износостойкость	10000 циклы
Описание параметров блокировки	Устройство для установки навесных замков
Соединения – клеммы	Единая клемма Верхняя или нижняя1…16 mm² жесткий Единая клемма Верхняя или нижняя1…10 mm² гибкий Единая клемма Верхняя или нижняя1…10 mm² Гибкий с наконечником
Длина зачистки проводов	15 mm для Верхняя или нижняя соединение
Момент затяжки	2 Н·м Верхняя или нижняя
Защита от замыкания на землю	Интегрированный
Стандарты	EN/IEC 61009-2-1
Сертификация	VDE ГОСТ
Степень защиты IP	IP20 conforming to IEC 60529 IP40 (Модульный корпус) conforming to IEC 60529
Степень загрязнения	3
Категория перенапряжения	III в соответствии с IEC 60364
Электромагнитная совместимость	Выдерживаемый импульс 8/20 мкс, 250 A в соответствии с EN/IEC 61009-2-1
Подготовка к работе в тропических условиях	2 в соответствии с IEC 60068-1
Относительная влажность	95 % в 55 °C
Рабочая температура окружающей среды	-5…60 °C
Температура окружающей среды при хранении	-40…85 °C
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	4 cm
Package 1 Ширина	8,5 cm
Package 1 Lengtd	10 cm
Package 1 Weight	224 g
Unit Type of Package 2	BB1
Number of Units in Package 2	6
Package 2 Height	9 cm
Package 2 Ширина	10,7 cm
Package 2 Lengtd	25,5 cm
Package 2 Weight	1,406 kg
Unit Type of Package 3	S03
Number of Units in Package 3	54
Package 3 Height	30 cm
Package 3 Ширина	30 cm
Package 3 Lengtd	40 cm
Package 3 Weight	13,179 kg
Гарантия	18 месяцев
