Емкостная сенсорная кнопка TTP223B Датчик прикосновения

Емкостная сенсорная кнопка (на микросхеме TTP223B)

Принцип работы кнопки основан на электрической емкости человеческого тела. Износ модуля на коммутацию происходит от прикосновения пальцем к сенсорному датчику. В состоянии покоя – на выходе модуля низкий уровень напряжения, при касании сенсора – появляется высокий уровень напряжения. После 12 секунд бездействия модуль переходит в режим пониженного энергопотребления.

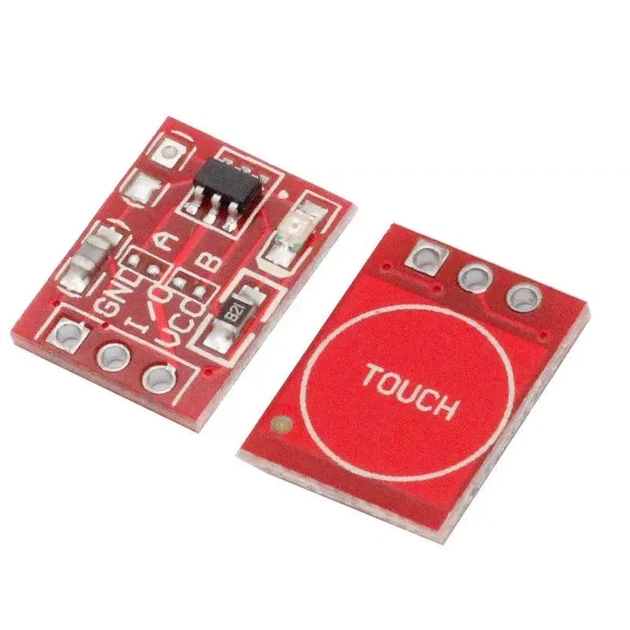

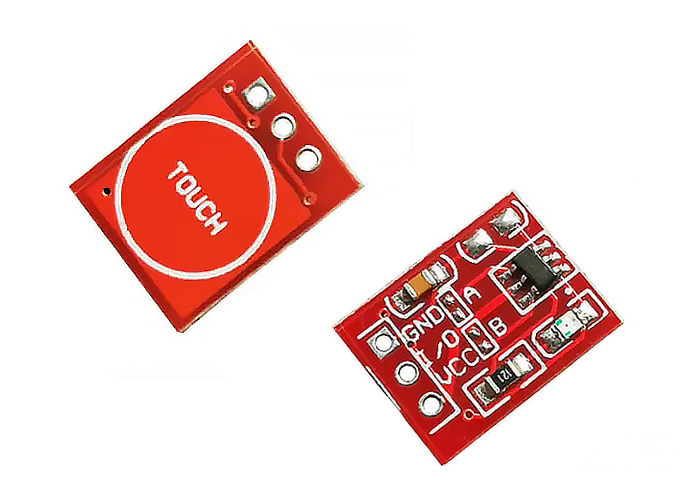

Модуль имеет один 3-х контактный разъем. Обозначение контактов:

- SIG (исходный цифровой сигнал);

- VCC (напряжение питания);

– GND (общий контакт).

Питание модуля осуществляется либо от контроллера Arduino, другого микропроцессорного управляющего устройства, либо от внешнего источника питания (блока питания батареи). Напряжение питания модуля 2 – 5,5 В.

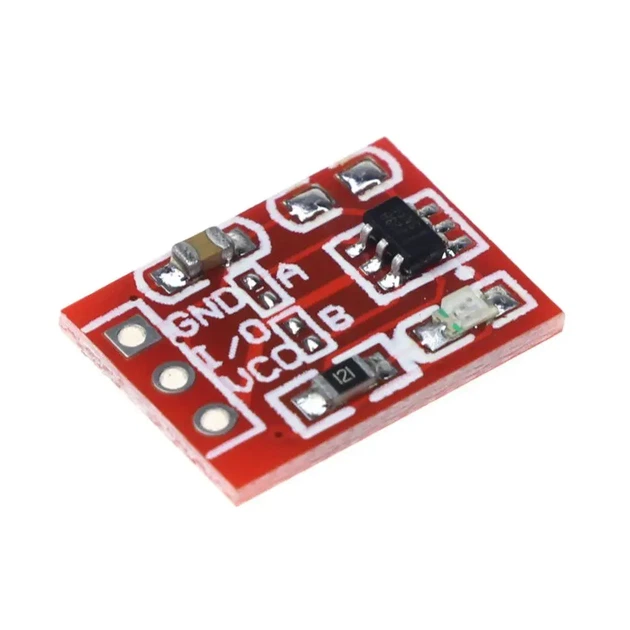

На плате имеются перемычки (А, В), с помощью которых можно изменить логику работы кнопки:

- AB=00: кнопки без фиксации, при срабатывании высокий уровень на выходе;

- AB=01: кнопка с фиксацией, при включении высокий уровень на выходе;

- AB=10: кнопки без фиксации, при срабатывании низкий уровень на выходе;

- AB=11: кнопка с фиксацией, при включении низкий уровень на выходе;

Характеристики:

• Напряжение питания: 2.5-5 В
• Время отклика в активном режиме: 60 мс
• Время отклика в режиме пониженного энергопотребления: 220 мс
• Чип: TTP223B
• Чувствительность: 0 – 50 пФ

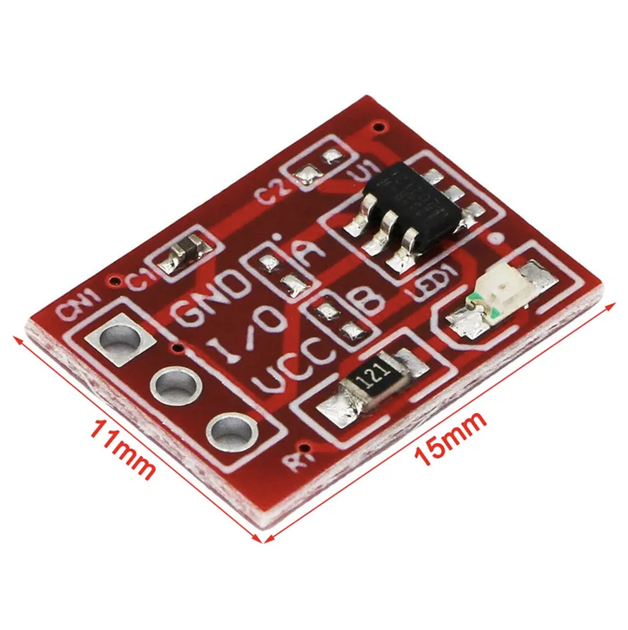

• Размер: 15*11 мм
