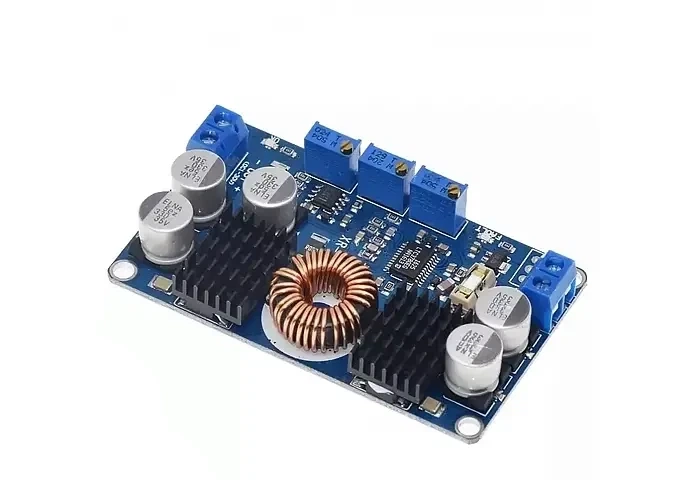

Преобразователь напряжения LTC3780EG 10А 130Вт стабилизатор понижающий и повышающий

Блок питания представляет собой своего рода высокоэффективный автоматический регулятор напряжения.

Каким бы ни было значение входного напряжения, выходное напряжение можно поддерживать постоянным.

Например, установите выходное напряжение на 12 В, после чего изменение входного напряжения в диапазоне 5-32 В никак не повлияет на выходное напряжение, которое останется 12 В.

Этот модуль имеет идеальную функцию защиты и может широко использоваться в ноутбуках, автомобильных источниках питания, контроллерах солнечных батарей и т. д.

Характеристика:

• Входное напряжение: DC 5-32 В
• Выходное напряжение: DC 1-30 В плавно регулируется
• Выходной ток: 10А (макс), Длительный срок в пределах 8А
• Выходная мощность: 80 Вт, пиковая 130 Вт, более 80 Вт, пожалуйста, усилите отвод тепла
• Пульсация на выходе: 50 мВ
• Защита от короткого замыкания: ДА
• Защита от обратного подключения входа: Нет
• Выход предотвращает защиту от обратного подключения: Нет
• Диапазон рабочих температур: -45 ~ +85 °

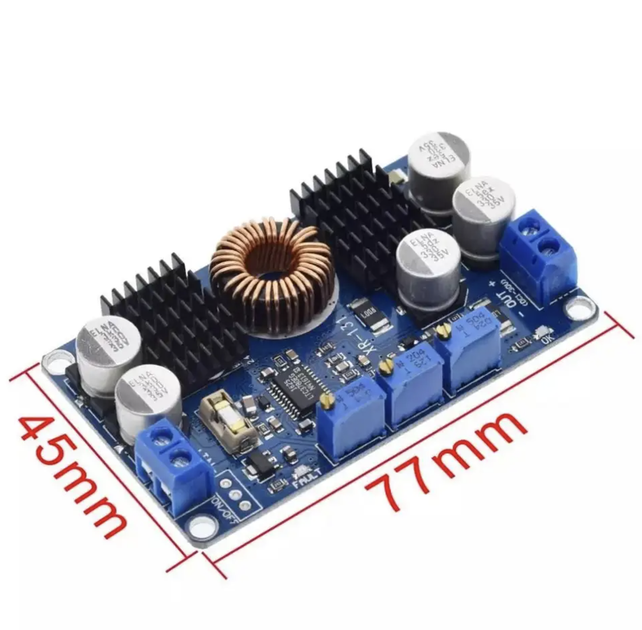

• Размер: 77*45*15 мм

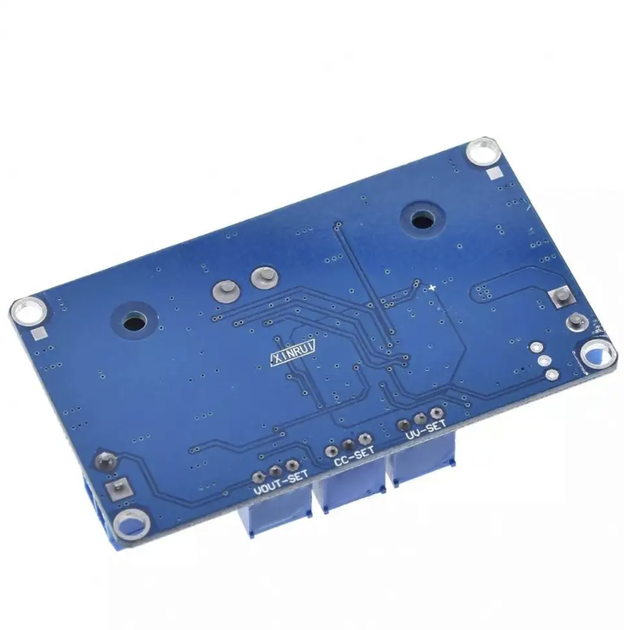

Первый подстроечный резистор — порог отключения платы при снижении входного напряжения

Второй подстроечный резистор — ограничение максимального выходного тока, при достижении этого порога преобразователь переходит в режим СС

Третий подстроечный резистор — регулировка выходного напряжения. Чуть правее стоит светодиод OUT, индикация того, что на выход подано напряжение.
