BMS (Battery Management System) - система управления батареей, которая предназначена для контроля состояния аккумуляторов, управления процессом заряда/разряда батареи и т.д.

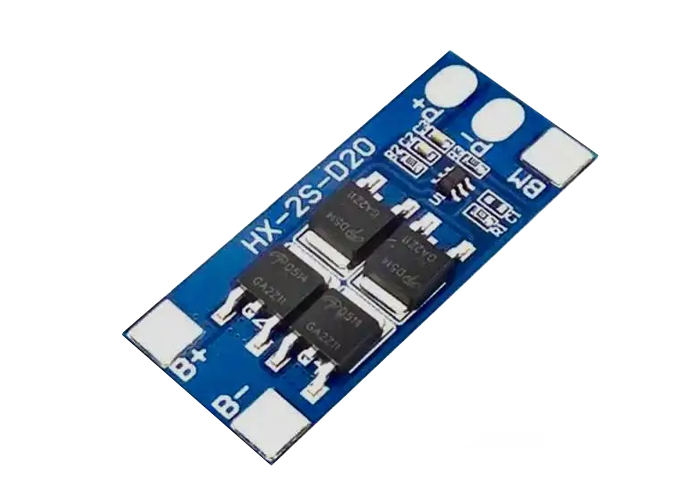

К модулю контроллер заряда-разряда HX-2S-D20 можно подключить одновременно два аккумулятора (18650). Модуль имеет защиту от короткого замыкания, перезарядки и переразрядки. Одной из функций контроллера заряда является отключение подачи питания для аккумуляторов при достижении максимальной емкости хоть одной батарейки. Данный BMS контроллер рассчитан на более 30000 часов эксплуатации. Максимальное значение допустимой силы тока составляет 20 А.

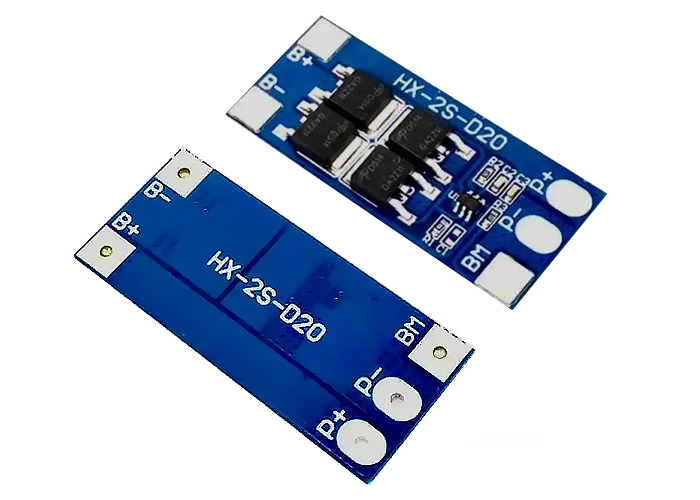

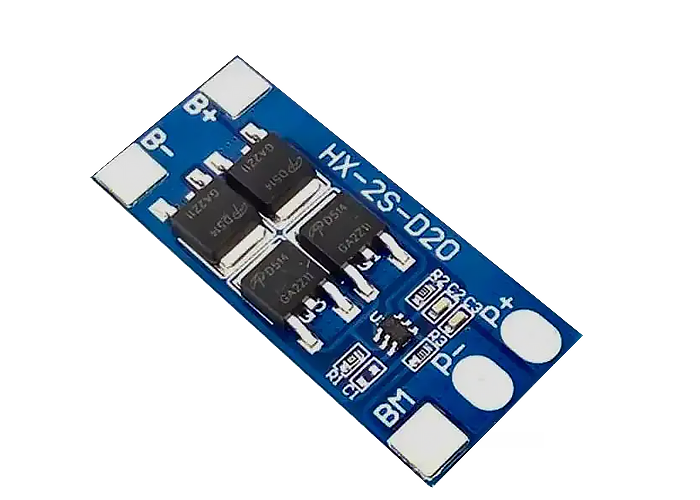

Модуль контроллер заряда-разряда аккумуляторов HX-2S-D20 имеет 5 выводов:
B+: положительный полюс аккумулятора
B-: отрицательный полюс аккумулятора
BM: средняя точка сборки аккумуляторов
P-: отрицательная клемма заряда/разряда
P+ положительная клемма заряда/разряда
При превышении максимального допустимого значения напряжения питания, контроллер заряда активирует режим «защиты». Для того чтобы восстановить работу модуля необходимо заново подать напряжение на вход платы BMS или подождать некоторое время пока контроллер заряда не отключит защиту автоматически.
Подается питание на модуль от внешнего источника питания. Диапазон напряжения питания модуля составляет от 7,4 до 8,4 В. Для заряда можно использовать повышающий преобразователь напряжения с ограничителем тока. Обратите внимание, что данный модуль не является зарядным устройством.
Технические характеристики модуля:
- Модель HX-2S-D20
- Максимальное напряжения заряда аккумулятора, В 4,25 ... 4,35
- Напряжение разряда аккумулятора, В 3,2
- Напряжение питания, В 7,4 ... 8,4
- Рабочий ток, А 13
- Максимальный рабочий ток, А 20
- Рабочая температура, °C -40 ... +50
- Размеры модуля, мм 46 х 20 х 3,6
