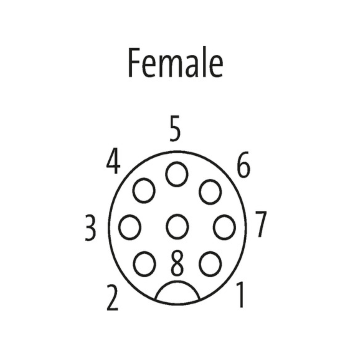

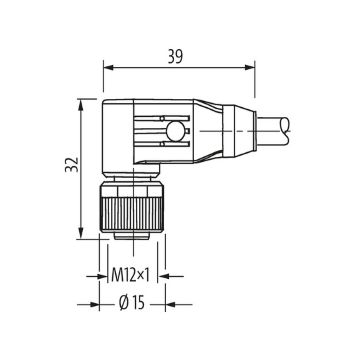

Гнездовой разъем (Коннектор) M12 мамка угловой 8-pin, кабель 5м,PUR 8x0.25, 7000-17061-2950500 Murrelektronik

ТЕХНИЧЕСКИЕ ДАННЫЕ
Рабочее напряжение макс. 30 В переменного/постоянного тока
Номинальное импульсное напряжение 0,8 кВ
Материальная группа IEC 60664-1, категория I
ОБЩИЕ ДАННЫЕ
Степень загрязнения 3
Температурный диапазон -25...+85 °C в зависимости от качества кабеля
КАБЕЛЬ
№/диаметр проводов 8 × 0,25 мм²
Изоляция проводов PP (br, wh, bl, bk, gr, pk, vi или)
Свойства С-дорожки 5 миллионов
Внешний Ø 6,0 мм ±5% ±5%
Идентификация кабеля 295
Тип кабеля 3 (PUR)
Одобрение (кабель) cURus (AWM-Style 20549/10493); CE соответствует
Вес кабеля [г/м] 55 г
Материал (провод) Медный провод, оголенный
Резистор (сердечник) макс. 79 Ом/км (20 °C)
Одинарный провод Ø (жила) 0,1 мм
Конструкция (ядро) 32 × 0,1 мм (многожильный провод класса 6)
Диаметр (ядра) 8 × 0,25 мм²
AWG аналогичный AWG 24
Материал (изоляция проводов) пп
Свойство материала (изоляция провода) Не содержит фреонов, галогенов, кадмия, силикона и свинца
Твердость по Шору (изоляция провода) 70 ±5 D
Провод Ø вкл. изоляция 1,2 мм ±5%

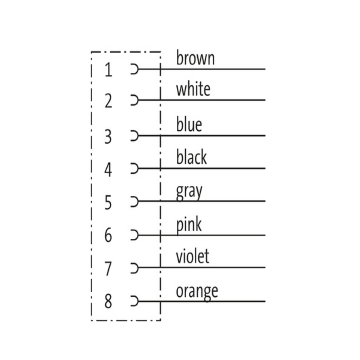

Цвет/нумерация проводов br, або, vi, pk, gr, bk, bl, wh
Комбинация намотки 8 проводов, скрученных вокруг центрального наполнителя
Щит нет
Материал (куртка) НЕ ВЗИРАЯ НА
Свойство материала (куртка) Не содержит фреонов, галогенов, кадмия, силикона и свинца, матовый, с низкой адгезией, прост в машинной обработке, устойчив к истиранию, гидролизу и микробам
Твердость по Шору (куртка) 90 ± 5 А
Внешний Ø (куртка) 5,8 мм ±5% внешнего диаметра (куртка)
Цвет (куртка) серый
Цвет куртки серый
химическая стойкость хорошая стойкость к маслу, бензину и химикатам (EN 60811-404)
термическое сопротивление огнестойкий и UL 1581 Раздел 1090 (H), CSA FT2 / IEC 60332-2-2
Номинальное напряжение 300 В переменного тока
Испытательное напряжение 2500 В переменного тока
Текущая нагрузочная способность в соответствии с DIN VDE 0298-4
Диапазон температур (фиксированный) -40...+80 °C
Диапазон температур (фиксированный) -40...+80 °C, (+90 °C при макс. 10 000 часов работы)
Диапазон температур (мобильный) -25...+80 °C
Диапазон температур (мобильный) -25...+80 °C, (+90 °C при макс. 10 000 часов работы)
Радиус изгиба (фиксированный) 5× внешний Ø
Радиус изгиба (перемещение) 10 × внешний Ø
Радиус изгиба (перемещение) 10× наружный Ø
Количество циклов изгибания (C-дорожка) макс. 10 миллионов (25 °C)
Скорость движения (C-путь) макс. 3 м/с
Ускорение (C-дорожка) макс. 10 м/с²
Напряжение кручения ±180°/м
Количество циклов кручения макс. 2 млн. (25 °C)
Скорость кручения 35 циклов/мин
Материал (куртка) PUR (UL/CSA)

Артикул товара производителя 7000-17061-2950500
Длина кабеля 5 м
