Фотоэлектрический датчик в миниатюрном корпусе, Sn=15mm, PNP/LO, WT2S-P111 / 1022660 Sick

Характеристики

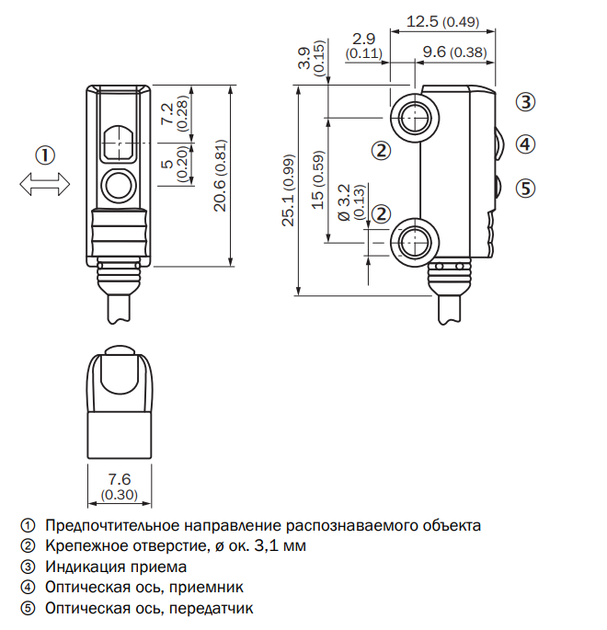

Размеры (Ш x В x Г) 7,6 mm x 25,1 mm x 12,5 mm
Форма корпуса (выход света) Прямоугольный
Дистанция работы, макс. 1 mm ... 15 mm 1)
Расстояние срабатывания 1 mm ... 15 mm 1)
Фокус 7 mm
Вид излучения Видимый красный свет
ИСТОЧНИК ИЗЛУЧЕНИЯ Светодиод PinPoint 2)
Размеры светового пятна (расстояние) Ø 1,5 mm (7 mm)
Длина волны 660 nm
Настройка Отсутствует
1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
2) Средний срок службы 75 000 ч при TU = +25 °C.
Механика/электроника
Напряжение питания 10 V DC ... 30 V DC 1)
1) Предельные значения.
2) Не допускается превышение или занижение допуска Uv
.
3) Продолжительность сигнала при омической нагрузке.
4) При соотношении светло/темно 1:1.
5) А = подключения UV с защитой от переполюсовки.
6) C = подавление импульсных помех.
7) D = выходы с защитой от короткого замыкания.
Остаточная пульсация < 5 Vss
2)
Переключающий выход PNP
Тип переключения СВЕТЛО
Выходной ток Iмакс. ≤ 50 mA
Оценка < 0,6 ms 3)
Частота переключения 800 Hz 4)
Схемы защиты A 5)
C 6)
D 7)
Вес 18 g
Защита от инверсии полярности ✔
Защита от короткого замыкания ✔
Материал корпуса Пластик, ABS
Материал, оптика Пластик, PMMA
Тип защиты IP67
IP69K
Диапазон температур при работе –20 °C ... +50 °C
Диапазон температур при хранении –40 °C ... +75 °C
1) Предельные значения.
2) Не допускается превышение или занижение допуска Uv
.
3) Продолжительность сигнала при омической нагрузке.
4) При соотношении светло/темно 1:1.
5) А = подключения UV с защитой от переполюсовки.
6) C = подавление импульсных помех.
7) D = выходы с защитой от короткого замыкания.
