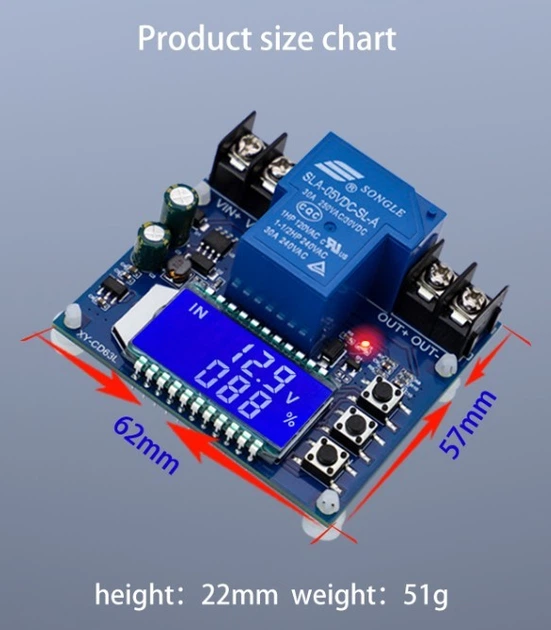

Модуль защиты от перезаряда и переразряда аккумуляторов.
Технические характеристки:
- Модель: XY-CD63L
- Рабочее напряжение: 6...60 В постоянного тока
- Рабочая температура: -40...85 ℃
- Рабочая влажность: 0...95% относительной влажностиМодуль поддерживает 2 режима работы: контроль зарядки и контроль разрядки.

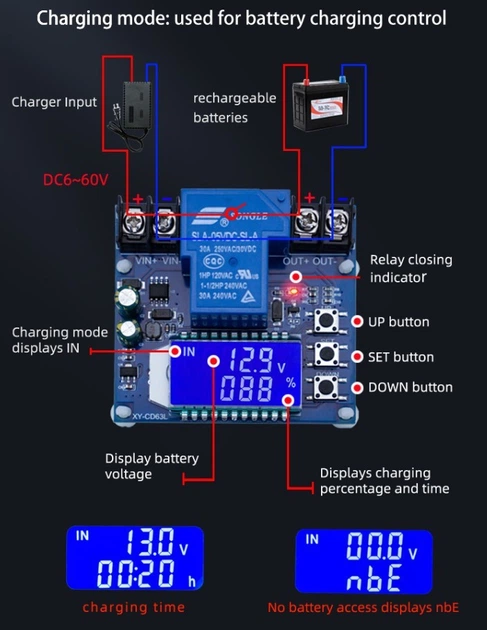

Управление зарядкой: этот режим используется для управления зарядкой для предотвращения перезарядки. Заряд начинается если напряжение батареи (подключенной к выходу OUT) ниже напряжения DN, прекращается при достижении напряжения UP. Символ IN на дисплее указывает на режим зарядки.
Контроль разрядки: этот режим используется для контроля разрядки батареи, чтобы предотвратить ее переразряд и продлить срок службы батареи. Разряд начинается, когда напряжение аккумулятора (подключенного к выводу IN) выше напряжения UP, и заканчивается когда напряжение аккумулятора равно DN. Символ OUT на дисплее указывает на режим разрядки.
Процент напряжения батареи: это значение, полученное из напряжения батареи V, нижнего предельного значения напряжения DN и верхнего предельного значения напряжения UP (формула расчета: V/(UP-DN) )
Описание назначения кнопок:
- Кнопка SET:
- Короткое нажатие для переключения отображения UP/DN/OP/DOP в режиме зарядки и UP/DN/OP/DOP/FOP в режиме разрядки. Короткое нажатие для перехода к следующему параметру в режиме настройки параметров.
- Нажмите и удерживайте, чтобы войти в режим настройки параметров.
- В режиме настройки параметров нажмите и удерживайте около 5 секунд, чтобы сохранить значения параметров.
- Кнопка UP:
- Короткое нажатие для переключения отображения времени зарядки/разрядки и процента напряжения батареи.
- Нажмите и удерживайте, чтобы переключить режим работы: IN — режим зарядки, OUT — режим разрядки.
- Короткое/долгое нажатие для увеличения значения параметра в режиме установки параметров.
- Кнопка DOWN:
- Короткое нажатие для включения/выключения выхода.
- Нажмите и удерживайте, чтобы включить/выключить отображение состояния LP (режим энергосбережения):
- ON: Включить режим энергосбережения. Экран дисплея выключится через 5-10 минут. Нажмите любую кнопку, чтобы возобновить отображение.
- OFF: Выключение режима энергосбережения. Экран дисплея будет включен все время.
- Короткое/долгое нажатие для уменьшения значения параметра в режиме установки параметров.
Внимание: данный модуль не является повышающим или понижающим преобразователем, клеммы VIN и OUT соединяются реле напрямую, напряжение на входе равно напряжению на выходе!
