Обратите внимание, что в мультиметре используется качественная, полноценная электронная схемотехника, которая обеспечивает надежную и долгосрочную работу измерительного прибора
Мультиметр DT9207 предназначен для измерения тока, напряжения, сопротивления, параметров диодов и транзисторов, а также частоты.
Работа с мультиметром:
проверьте батарею, включив прибор. Если батарея разряжена, на дисплее появится символ [-+]. Замените аккумулятор. Знак "!" наряду с гнездами прибора предупреждает о том, что входные токи и напряжения не должны превышать указанных величин. Это сделано для предотвращения повреждения схемы мультиметра. Перед измерением необходимо переключатель границ установить на требуемый диапазон измерений.
Если предел измеряемого тока или напряжения заранее неизвестен, установите переключатель границ на максимум и затем переключайтесь вниз по мере необходимости. При появлении на дисплее символа "1" (перегрузка) необходимо переключиться на верхний предел измерений.
Техническая характеристика мультиметра:
* Переменное напряжение:
Диапазон Разрешение Точность
20 V 10 mV ±1%±5D
200 V 100 mV ±1%±5D
750 V 1 V ±1.2%±5D
Значение переменного напряжения является средним значением, калиброванным по среднеквадратическому значению синусоидальной волны.
Диапазон рабочих частот: 45 – 450 Гц.
Входное сопротивление 10 Мом для переменного напряжения.
* Постоянное напряжение:
Диапазон Разрешение Точность
200 mV 100 mkV ±0.5%±3D
2 V 1 mV ±0.8%±2D
20 V 10 mV ±0.8%±2D
200 V 0.1 V ±0.8%±2D
1000 V 1 V ±1%±4D
Входное сопротивление 10Мом.
* Сопротивление:
Диапазон Разрешение Точность
200 ом 0,1 ±1%±10D
2000 ом 1ом ±1%±4D
20 Ком 10 ом ±1%±4D
200 Ком 100 ом ±1%±4D
2 Мом 1 Ком ±1%±4D
20 Мом 10 Ком ±1%±10D
200 Мом 100 Ком ±5%±20D
* Постоянный ток:
Диапазон Разрешение Точность
20 мкА 0.01 мкА
20 мА 10 мкА ±2%±3D
200 мА 100 мкА ±2%±5D
10 А 10 мА ±2,5%±10D
Защита от перегрузки: предохранитель 200мА/250В.(20 А диапазон не защищен).
* Переменный ток:
Диапазон Разрешение Точность
200 мА 100 мкА ±2%±2D
10 А 10 мА ±2%±10D
Защита от перегрузки: 0,2 А предохранитель (20 А диапазон не защищен).
* Емкость конденсаторов:
Диапазон Разрешение Точность
2 нФ 1 пФ ±4%±5D
20 нФ 10 пФ ±4%±5D
200 нФ 100 пф ±4%±5D
2 мкФ 1 нФ ±4%±5D
20 мкФ 10 нФ ±4%±5D
50 мкФ 25 нФ ±4,5%±5D
* Измерение частоты:
Диапазон Разрешение Точность
2 КГц 1 Гц ±3%±5D

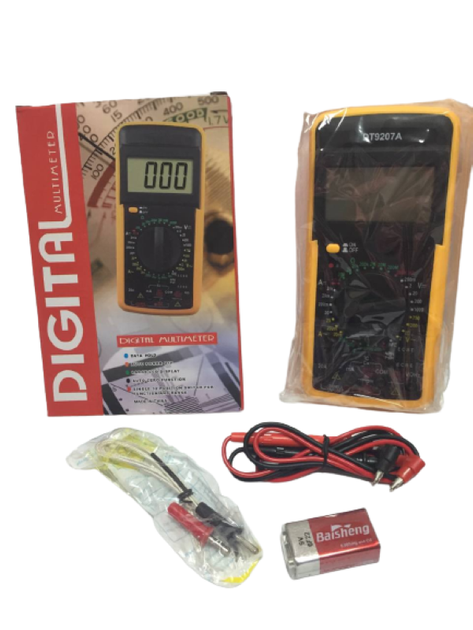

Комплектация:
• мультиметр в резиновой подставке.
• измерительные щупы.
• инструкция на английском языке
• индивидуальная упаковка.
• батарея крона.
