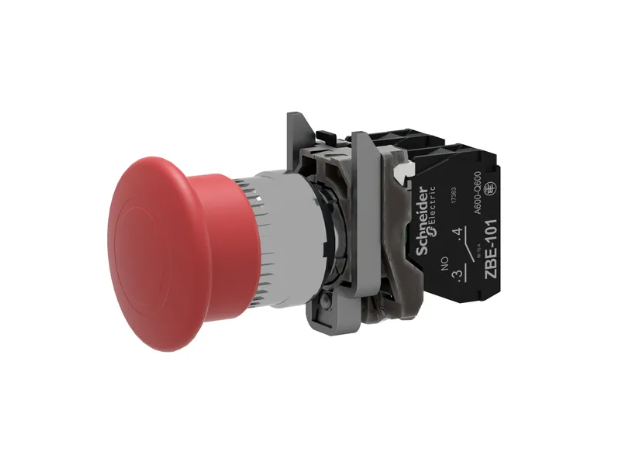

Кнопка управления "Грибок" 1NO+1NC 22мм без подсветки красная триггерного действия, тяни-толкай [XB4BT845] Harmony XB4 Schneider Electric

Кнопка аварийной остановки Harmony XB4 Schneider Electric, красный грибовидний, 40 мм, 22 мм, триггерного действия "тяни-толкай" 1 Н.В. + 1 Н.З., XB4BT845Металлическая серия Harmony XB4 предлагает различные 22 мм полные устройства, такие как кнопки, световые индикаторы и переключатели селекторов к выключателю аварийной остановки. Кроме того, благодаря модульной структуре устройств можно получить все компоненты как отдельные элементы, а по желанию также для монтажных размеров 30 мм. Благодаря качеству, гибкости и чрезвычайной прочности (классы защиты IP69K) устройства идеально подходят для большинства применений в промышленности и зданиях. Кнопка имеет 1 замкнутый контакт и не отмечена. Устройство, установленное в отверстие диаметром 22 мм, подключается через винтовые клеммы на задней панели изделия. Подходит для международного использования благодаря обилию существующих стандартов продукции и сертификатов.

Серия	Harmony XB4
Тип продукта	Кнопка аварйиного останова Кнопка аварийного останова
Краткое название устройства	XB4
материал окантовки	Хромированный металл
материал крепежной основы	Zamak
монтажный диаметр	22 мм
минимальная партия для продажи	1
форма головки сигнального блока	Круглая
тип рукоятки	триггерного действия и механическая блокировка
Сброс	Двухтактный
параметры управляющего устройства	Красный грибовидная головка Ø 40 мм, без маркировки
Работа контактов	Медленное размыкание
соединения – клеммы	Винтовой зажим, = 1 x 0,22 мм² Без наконечника в соответствии с EN 60947-1
Высота	47 мм
Ширина	40 мм
Глубина	82 мм
Описание зажимов ISO n°1	(13-14)NO
Вес нетто	0,136 kg
стойкость к мойке под высоким давлением	7000000 паскаль в 55 °C, расстояние: 0.1 м
использование контактов	Стандартный контакт
прямое размыкание	С в соответствии с EN/МЭК 60947-5-1 приложение К
рабочий ход	1,5 мм (Н.З. изменение коммутационного состояния) 2,6 мм (Н.О. изменение коммутационного состояния) 4,3 мм (полный ход)
рабочая сила	50 Н
Механическая износостойкость	300000 циклы
момент затяжки	0,8…1,2 Н·м в соответствии с EN 60947-1
форма головки винта	Пересечение совместим с Philips No 1 отвертка Пересечение совместим с Pozidriv No 1 отвертка Перфорированный совместим с Ø 4 мм отвертка Перфорированный совместим с Ø 5.5 мм отвертка
Материал контактов	Серебряный сплав (Ag/Ni)
Защита от короткого замыкания	10 A плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
[Ith] условный тепловой ток на открытом воздухе	10 A в соответствии с EN/IEC 60947-5-1
[Ui] Номінальна напруга ізоляції	600 миля (степень загрязнения 3) в соответствии с EN 60947-1
[Up] номинальное импульсное выдерживаемое на	6 кВ в соответствии с EN 60947-1
[Ie] номинальный рабочий ток	3 A в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 A в 120 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0,1 A в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0,27 A в 250 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0,55 A в 125 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 1,2 A в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1
электрическая износостойкость	1000000 циклы, AC-15, 2 A в 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, AC-15, 3 A в 120 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, AC-15, 4 A в 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, DC-13, 0,2 A в 110 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, DC-13, 0,5 A в 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С
электрическая надежность МЭК 60947-5-4	Λ < 10exp(-6) в 5 В и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 Λ < 10exp(-8) в 17 В и 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4
Комплектация изделия	Изделие в сборе
Защитное исполнение	TH
Температура окружающей среды при хранении	-40…70 °C
Рабочая температура окружающей среды	-40…70 °C
класс защиты от поражения электр. током	Класс I в соответствии с IEC 60536
Степень защиты IP	IP66 в соответствии с IEC 60529 IP67 IP69 IP69K
степень защиты NEMA	NEMA 13 NEMA 4X
Степень ударостойкости IK	IK03 в соответствии с IEC 50102
Стандарты	EN/IEC 60204-1 UL 508 EN/ISO 13850 CSA C22.2 № 14 EN/IEC 60947-5-5 IEC 60364-5-53 EN/IEC 60947-5-1 JIS C8201-5-1 EN/МЭК 60947-1 EN/IEC 60947-5-4 JIS C8201-1
Сертификаты	CSA LROS (Lloyds register of shipping) BV GL внесен в список UL DNV
Виброустойчивость	5 gn (частота= 2…500 дюйм) в соответствии с IEC 60068-2-6
ударопрочность	30 gn (продолжительность = 18 ms) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 ms) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
