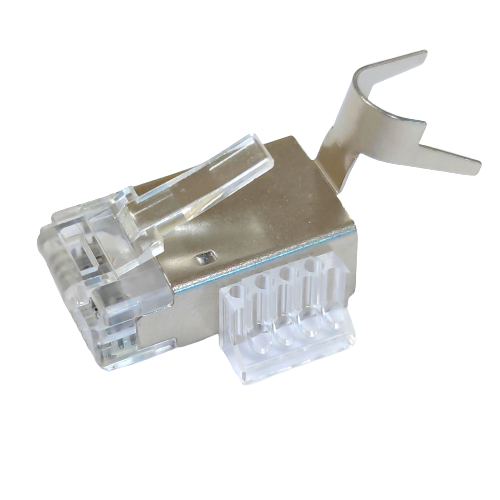

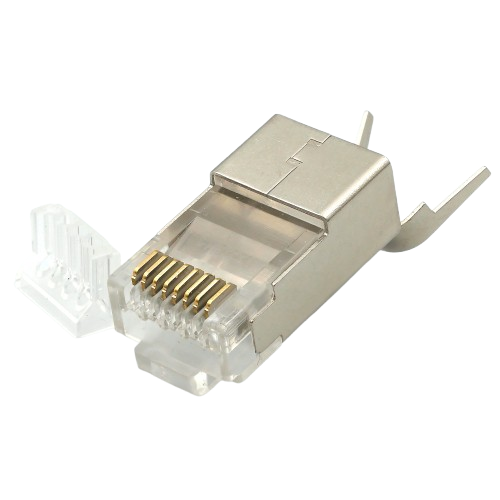

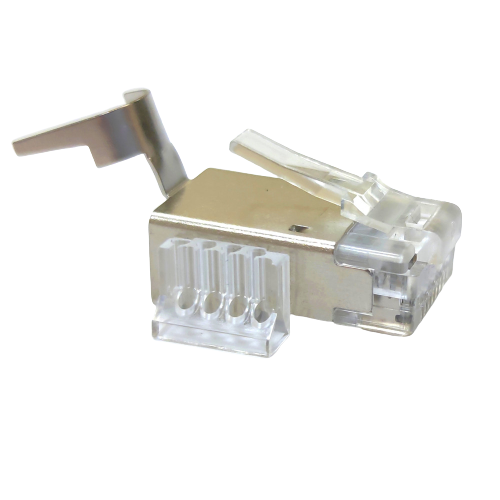

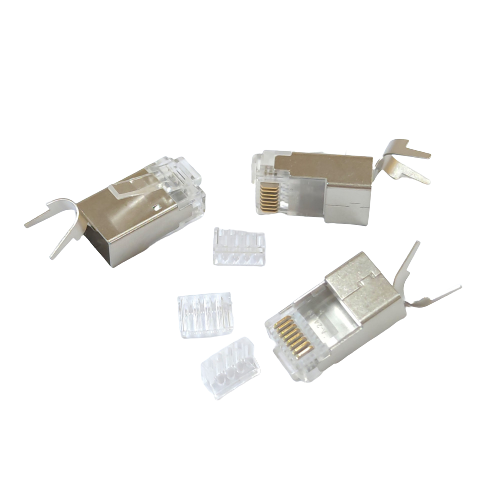

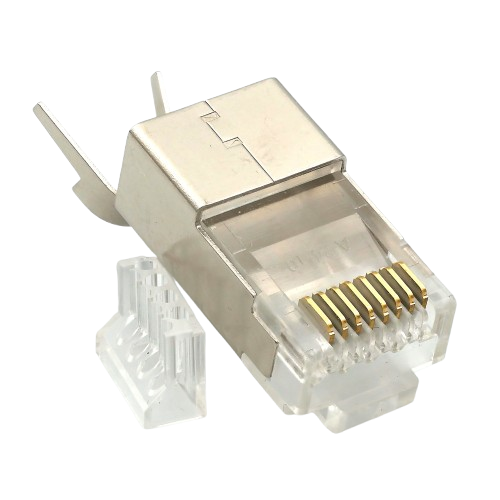

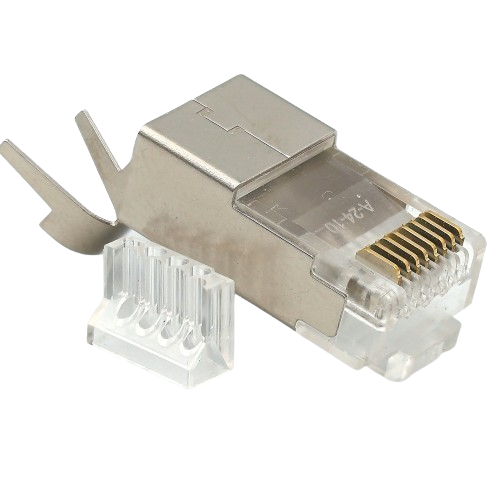

Коннектор мережевий RJ45, STP, cat.6A, 50μ, 1.45мм, зі вставкою Kingda KD-PG8056

Штекер RJ45, категорії. 6А призначений для 4-парного кабелю витої пари 23–22 AWG, підходить одножильних провідників. Монтаж конектора виконується інструментом для обтиску. Застосовується для кабелю у якого товста ізоляція на жилах з діаметром ізольованого провідника (1.2 ≈1,45 мм). Підходить для кабелю із зовнішнім діаметром до 7.5 мм.

Конструкція корпусу не дозволить використовувати для обтиску будь-який інструмент. Так як металевий корпус роз'єму повністю охоплює сторону, де часто залишають місце під фіксатор кабелю "strain latch", він відіграє роль утримання кабелю та зняття навантаження з контактів при натягуванні. Тут цю функцію виконує екранований хвостовий затискач "Shielded Tail Clip".

Тому при обтиску можна використовувати тільки ті моделі інструментів в яких можна деактивувати функцію затискача "strain latch"

Особливості:

• Можливість обтиснути екрановану кручена пару категорії 6А, 7 (23 - 22 AWG).
• Вставка дозволяє обтиснути провідник із діаметром ізольованого дроту 1.20 ≈1,45 мм.
• Наявність наскрізної вставки полегшує монтаж роз'єму.
• Конектор має металеву підтримку кабелю, забезпечуючи зняття навантаження та контакт з екраном.
• Врізні ножі у формі тризубця.

Технічні характеристики:

• Тип: 8P8C
• Категорія 6А (10-гігабітний Ethernet)
• Золоте покриття 50 мікродюймів на контактах забезпечує довговічність і надійність роботи.
• Термін служби щонайменше 750 циклів включення.
• Загальна довжина (мм) 22.5 (без урахування підтримки кабелю)
• Ширина (мм) 11.68
• Висота (мм) 8.01 + замок
• Сумісний калібр дротів (AWG) 23-22
• Максимальний діаметр провідника з ізоляцією 1.20 ≈1,45 мм
• Максимальний зовнішній діаметр кручений пари 7.5 мм
• Температурний діапазон: -25℃～+55℃

Рекомендований інструмент для монтажу:

1. HT-3008AR Професійний обтискний інструмент All-In-One 4P/6P/8P/DEC Premium, Hanlong
2. HT-2008AR Інструмент для обтискання 8C8P, 6PxC, 4PxC, професійний
3. HT-2008A Інструмент для обтискання конекторів 8C8P, 6PxC, 4PxC
4. ...
5. HT-582QR Shielded Tail Clip, Change strain latch
6. HT-581EQ Open-Pass, Shielded Tail Clip, Change strain latch
