Реле электромеханическое RERM3-230AC 3p (16A AC1, 250V AC), 2473060
Электромеханические реле RERM3 предназначены для коммутации, управления и сигнализации вспомогательных и силовых цепей. Область применения: системы отопления, охлаждения, вентиляции, кондиционирования, управления двигателями небольшой мощности, системы автоматики, фотоэлектрические системы.

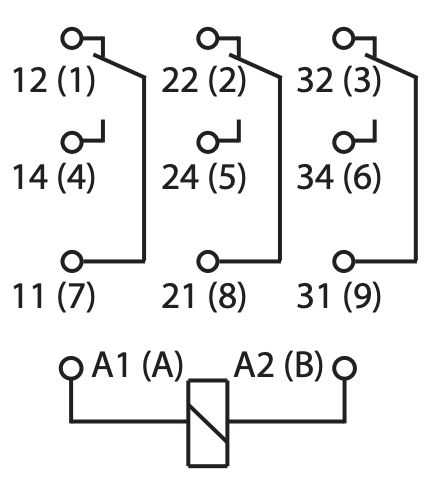

| Количество и тип контактов | 3 CO |
| Материал контактов | AgNi |
| Номинальное/максимальное напряжение контактов | AC 440 V |
| Минимальное коммутируемое напряжение | 5V |
| Номинальный ток (мощность) нагрузки: | AC1 16 A / 250 V AC или 10 A / 400 V AC |
| Минимальный коммутируемый ток | 5 mA |
| Максимальный пиковый ток | 40A |
| Номинальный ток | 16A |
| Максимальная мощность коммутируемого AC1 | 4000 VA |
| Минимальная коммутируемая мощность | 0.3W |
| Переходное сопротивление контактов | ≤ 100 mΩ |
| Частота коммутаций | • при номинальной нагрузке AC1 1 200 (цикл./час)
• без нагрузки 12 000 (цикл./час) |
| Параметры катушки | Номинальное напряжение AC: 24V, 240V
Напряжение размыкания AC: ≥ 0,15 Un
Номинальная потребляемая мощность
• AC 2,8VA (50Hz) / 2,5VA (60Hz) |
| Параметры изоляции в соответствии с EN 60664-1 | Номинальное напряжение изоляции Ui 400 V AC
Номинальное импульсное напряжение Uimp 4 000 V 1,2 / 50 Категория перенапряжения III
Степень загрязнения изоляции 2
Напряжение пробоя
• между катушкой и контактами 2500 V AC (основная изоляция)
• контактного зазора 1500 V AC (зазор ≥ 0,4мм - неполное отделение)
2500 V AC (зазор ≥ 3мм - полное отделение)
• между тоководами 2500 V AC (основная изоляция) |
| Расстояние между катушкой и контактами | • воздухом ≥ 4 мм
• изоляцией ≥ 5 мм |
| Расстояние между тоководами | • воздухом ≥ 6,3 мм
• изоляцией ≥ 8 мм |
| Дополнительные параметры | Время срабатывания/возврата 20 ms / 15 ms
Электрический ресурс
• резистивный AC1 (циклов) 105 16 A, 250 V AC / 10 A, 400 V AC
• cos Φ см. график |

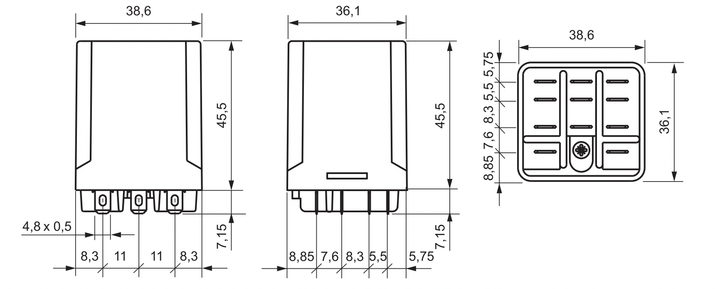

| Габаритные размеры (L x W x H) | 36,1 x 38,6 x 45,5 мм |
| Вес | 80г |
| Температура хранения | - 40...+85°C |
| Рабочий диапазон температур | - 40...+55°C |
| Степень защиты корпуса (EN 60529) | IP 00 |
| Защита от воздействия вокруг. среды (EN 61810-7) | RTI |
| Устойчивость к ударам | 10 g |
| Испытание на виброустойчивость IEC 60068-2-7 | 5 g 5...150 Hz |
