Модуль PCF8591 ЦАП/АЦП ADC/DAC [DIST-2531]

Конвертер построен на базе микросхемы PCF8591, имеет 4 аналоговых входа АЦП, 1 аналоговый выход ЦАП, расширение каждого входа/выхода 8 бит. Управляется по шине I2C с помощью Ардуина, Raspberry Pi или другого контроллера, поддерживающего этот протокол.

Можно использовать, если не хватает аналоговых входов/выходов на микроконтроллере - располагаем плату на шину I2C (она IIC или TWI) и получаем данные с датчиков. Если сравнивать с АЦП Ардуино, то данный модуль проигрывает по расширению (у Ардуино АЦП 10-битное разрешение), зато можно сравнивать не просто входное напряжение как в Ардуино (от 0 и до 5 В), а сравнивать между собой напряжения из разных источников. (например для контроля уровня аккумуляторов), когда на один вход подается напряжение из одного источника, на другой - из другого и сравниваем результат. Так же можно замерить напряжение на всех 4 входах одновременно и затем получить 4 байта со значением по каждому входу (Ардуино так тоже не умеет).

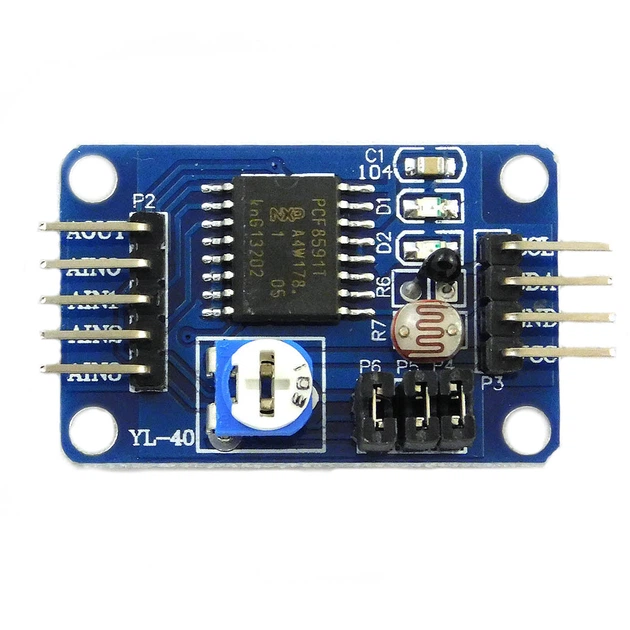

Так же на плате расположены потенциометр (подстраиваемый резистор), термистор (датчик температуры) и фоторезистор (датчик освещенности), которые подключены к аналоговым входам с помощью перемычек. С ними можно поэкспериментировать для знакомства с платой, затем снять перемычки и подать на входы другие источники. Джампер P4 подключает вход AIN1 к термисторам, джампер P5 подключает вход AIN0 к фоторезистору, а джампер P6 подключает вход AIN3 к потенциометру 10 кОм. Так же на плате есть два светодиода - красный для индикации питания, зеленый для индикации сигнала на аналоговом выходе AOUT (чем ярче горит, тем выше напряжение на выходе).

Напряжение на входах должно превышать напряжение питания.

Характеристики:

• Рабочее напряжение: 2.5 - 6 В;
• Интерфейс: I2C;
• Размер: 3.5x2.2 см;
• Длина кабеля: 20 см.
