Импульсный генератор сигналов 1 гц- 150 кГц

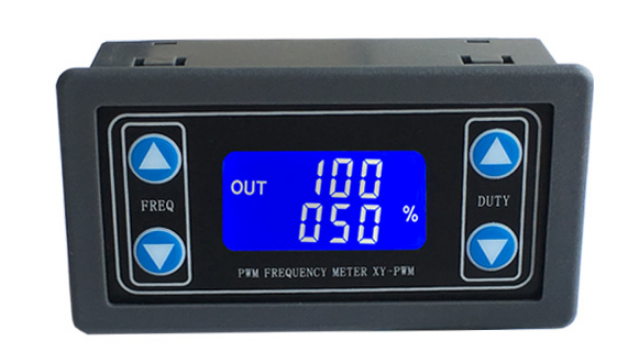

Модуль генератор импульсных сигналов. Регулировка частоты импульсов и заполнение. Один параметр задает частоту периода(это переход с низкого уровня к высокому и затем переход от высокого уровня к низкому плюс время до следующего перехода к высокому уровню. второй параметр это скважность . при неизменной частоте изменяется отношение длительности высокого уровня и низкого при этом сумма этих длительностей остается не изменной, и равна длительности периода при заданной частоте. тут есть один момент . если скважность(или по другому заполнение) равна 0% , то на выходе будет установлен постоянно низкий уровень, без импульсов. аналогично если этот параметр установить как 100 процентов, то на выходе будет установлен постоянно высокий уровень, без импульсов. если вы будете управлять мощной нагрузкой через МОП ключ, то нужно быть внимательным. ведь при 100 процентном заполнении транзистор будет постоянно открыт что не всегда допускается. скажем длительный постоянный ток через катушку топливной форсунки, может вывести ее из строя.( нужен выходной каскад на мощном моп транзисторе, лучше и удобнее использовать n-канальный включив его в разрыв отрицательного провода питания форсунок) нужен каскад усиления мощности использовать. это только задающий генератор, неспрособный коммутировать большие токи . Рабочее напряжение: 3,3 - 30 В Диапазон частот: 1 гц- 150 кГц Точность частоты: Точность составляет около 2 процентов в каждом диапазоне. Возможность нагрузки сигнала: выходной ток может быть около 5 - 30 мА Амплитуда выхода: амплитуда PWM равна напряжению питания. Температура окружающей среды - 20 + 70 град. Описание PWM выход может установить частоту и рабочий цикл соответственно. Частота делится на четыре области: автоматическое переключение: 1. XXX (без десятичной точки): наименьшая единица 1 Гц, а диапазон значений 1 Гц - 999 Гц. минимальная единица 2. X. XX (Десятичная точка в 100 бит) составляет 0,01 кГц, а диапазон значений -9,99 кГц - 1,00 кГц 3. XX. X (Десятичная точка в десяти местах): наименьшая единица составляет 0,1 кГц; и диапазон составляет 99,9 кГц -10,0 кГц. 4. x.X.X (Десятичная точка в десяти битах и 100 бит): наименьшая единица-кГц; и диапазон-1 кГц -150 кГц частотный дисплей: 100 указывает на PWM выход 100 Гц импульс; 1,01 представляет импульс PWM выход 1.01K.54.1 представляет импульс PWM выход 54.1KHz.1.2.4 указывает на импульс PWM выход 124KHz. рабочий цикл: 0 - 100 процентов. все настройки сохранены с отключением питания. Настройка параметров Модуль имеет четыре независимых ключа, используемые для установки частоты и рабочего цикла, поддержка короткого нажатия (увеличение или уменьшение единицы) и длительного нажатия (быстрое увеличение или уменьшение), очень просто, установите параметры автоматически, сохраните, потеря мощности не потеряна. Область применения 1 Используется в качестве генератора сигналов квадратных волн для генерации сигналов квадратных волн для экспериментального развития. 2 Используется для генерации сигналов квадратной волны, которые управляют приводами двигателя 3 генерировать Регулируемый импульс для использования MCU 4 генерировать регулируемые импульсы для управления связанных цепей (PWM затемнения и регулирования скорости приложений). Размеры: 7,8x4,2x2,6 см
