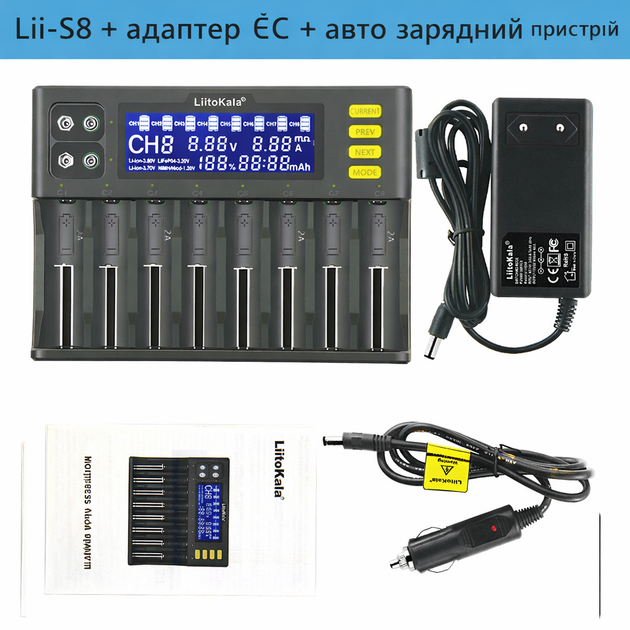

Liitokala lii-s8 интеллектуальное универсальное зарядное устройство и автозарядка

Инструкция к зарядному устройству Lii-S8

I. Предупреждение

1. Данное зарядное устройство предназначено виключно для зарядки:

   • цилиндрических литий-ионных аккумуляторов Li-ion 3,70V / 3,80V;

   • литий-железо-фосфатных аккумуляторов LiFePO₄ 3,20V;

   • никель-металлгидридных / никель-кадмиевых аккумуляторов Ni-MH / Ni-Cd 1,20V;

   • прямоугольных аккумуляторов Ni-MH 9V.

2. Перед использованием внимательно ознакомьтесь с инструкцией и следуйте рекомендованому току зарядки. Не перевищуйте допустимий струм.

3. Используйте адаптер питания DC 12.0Vс током не менее 4.0A.

4. При зарядке устройство может нагреваться. Храните в недоступном для детей месте.

5. После завершения работы отсоедините зарядное устройство от сети и извлеките аккумуляторы.

6. Использовать только в помещении при нормальной комнатной температуре.

7. Данные, отображаемые зарядным устройством, имеют Справочный характер. Для точных измерений используйте профессиональные приборы.

II. Характеристики и функции зарядного устройства

1. Входное питание: DC 12.0V / мін. 4.0A
   Каждый слот имеет интеллектуальное управление и микропроцессорный контроль.

2. Основное преимущество — одновременная быстрая зарядка нескольких слотов током до 2.0A, а также поддержка аккумуляторов Ni-MH 9V.

3. Доступные уровни тока зарядки:

   • 0.30A

   • 0.50A

   • 0.70A

   • 1.00A

   • 2.00A

4. Ток зарядки по типам аккумуляторов

4.1 Li-ion (3.70V / 3.80V) та LiFePO₄ (3.20V)

• После установки аккумулятора система автоматически определяет внутреннее сопротивление и подбирает ток.

• Для изменения тока:

  • зажмите кнопку CURRENT, пока значение не начнет мигать;

  • короткими нажатиями выберите нужный ток.

• Максимальный ток:

  • слоты 1 / 3 / 6 / 8 — к 2.0A

  • слоты 2 / 4 / 5 / 7 — к 1.0A

• Каждая пара слотов (1–2, 3–4, 5–6, 7–8) имеет общее ограничение 2A.

4.2 Ni-MH / Ni-Cd (1.20V)

• Фиксированный ток зарядки 0.50A

• Изменение тока невозможное

4.3 Ni-MH 9V

• Одновременная зарядка 2 аккумуляторов

• Ток зарядки ≈85mA на кожен

5. LCD-дисплей и индикация

Во время зарядки дисплей отображает:

• номер слота CH

• тип аккумулятора

• ток зарядки (A)

• напругу (V)

• время зарядки (h)

• емкость (mAh)

• уровень заряда (%)

• внутреннее сопротивление (mΩ)

Стани:

• null — режим ожидания

• Err — короткое замыкание или неправильная полярность

• 100% — аккумулятор полностью заряжен

LED индикаторы:

• красный — зарядка

• зеленый – ожидание / заряд завершен

• мигание красного - ошибка

6. Выбор типа аккумулятора

• Автоматически распознает Li-ion 3.70V и Ni-MH/Ni-Cd 1.20V

• Кнопка MODE — ручной выбор:

  • LiFePO₄ 3.20V

  • Li-ion 3.80V (IMR)

• Для Ni-MH 9V данные на дисплее не отражаются

7. Функция активации 0V

• Поддерживает активацию сильно разряженных аккумуляторов

• Напруга 1.65–2.20V — заряд в режиме слабого тока

8. Защита

• от перезаряда

• от переразряда

• от короткого замыкания

• от переполюсовки

• автоматическое определение неисправных аккумуляторов

9. Тип зарядки

Постоянный ток + постоянное напряжение (CC/CV)

III. Кнопки управления

• MODE — выбор типа аккумулятора

• NEXT - переход к следующему слоту

• PREV — переход к предыдущему слоту

• CURRENT — настройки тока зарядки

IV. Электрические параметры

• Вход: DC 12.0V / 4.0A

• Выходное напряжение:

  • Li-ion — 4.20V

  • IMR — 4.35V

  • LiFePO4 — 3.65V

  • Ni-MH/Ni-Cd — 1.48V

  • Ni-MH 9V — 9.0V

• Ток отсечения: 100mA

• Ток ожидания: <50mA

V. Совместимые типы аккумуляторов

Li-ion / IMR / LiFePO₄:
26650, 21700, 20700, 18650, 18490, 18350, 17670, 17500, 16340 (RCR123), 14500, 10440

Ni-MH / Ni-Cd:
AA, AAA, SC, C

VI. Размеры зарядного устройства

195 × 142.5 × 35 мм (Д × Ш × В)
