Понижающий модуль DC-DC 4.5-30В 12А SKL регулировкой напряжения

Понижающий регулируемый преобразователь DC-DC используется для изменения выходного напряжения. Данный преобразователь предназначен для работы с высокомощной нагрузкой. Особенностью данного конвертера является значение максимального тока нагрузки, которое составляет 12 А. Модуль можно применять как драйвер мощных светодиодов, зарядное устройство аккумуляторов с большой емкостью и т.д.

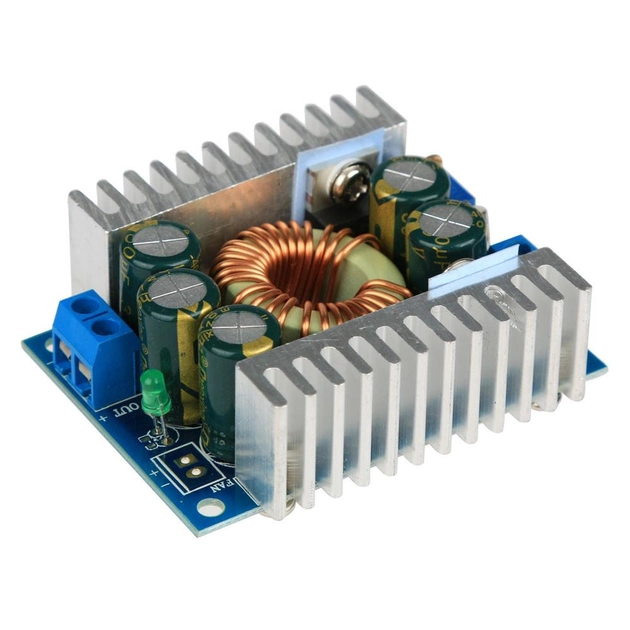

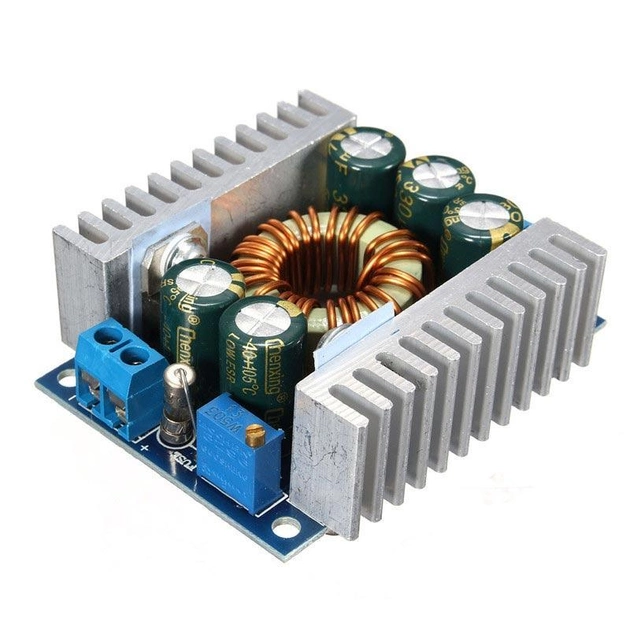

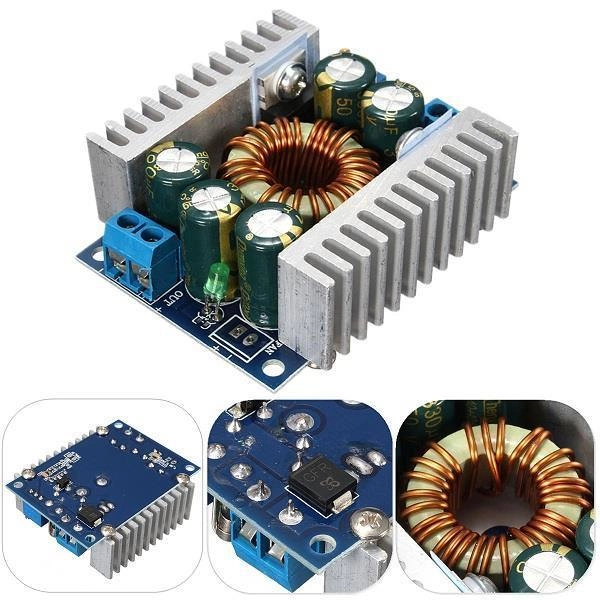

Регулируется выходное напряжение с помощью подстроечного резистора. Для отладки необходимого значения выходного напряжения необходимо подключить мультиметр к выводам преобразователя и плавным переключением потенциометра настроить выходное напряжение. Также для отладки напряжения можно использовать цифровой вольтметр и т.д. Сигнализирует о значении выходного напряжения зелёный светодиод, который подключён к шине питания. Плата конвертера спроектирована на базе импульсного преобразователя, подстроечного резистора, операционного усилителя LM358 и прочих вспомогательных компонентов. Рабочая частота конвертера напряжения составляет 300 кГц, а КПД (коэффициент полезного действия) преобразователя составляет 95%.

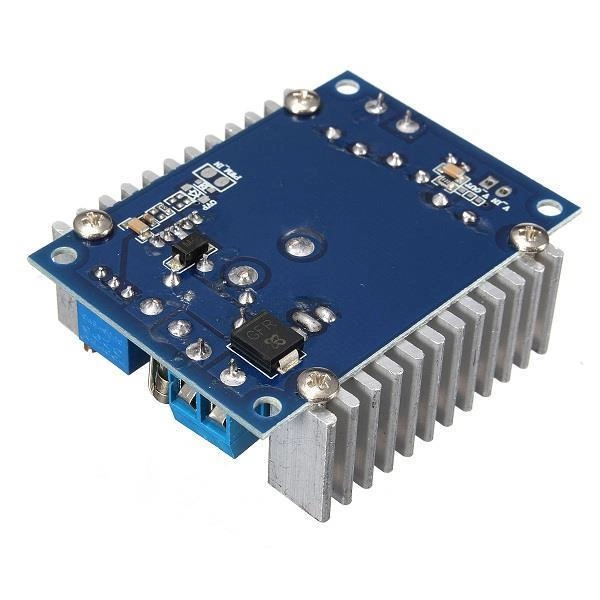

При использовании тока нагрузки значение которого составляет больше чем 10 А, необходимо заменить установленный радиатор на более мощное охладительное устройство. Крепится радиатор к корпусу микросхемы. В целях безопасности рекомендуется установить изоляцию между радиатором и корпусом микросхемы.

Модуль имеет защиту от короткого замыкания и перегрева. Для защиты от переполюсовки на входной клеммник можно установить диод или диодный мост.

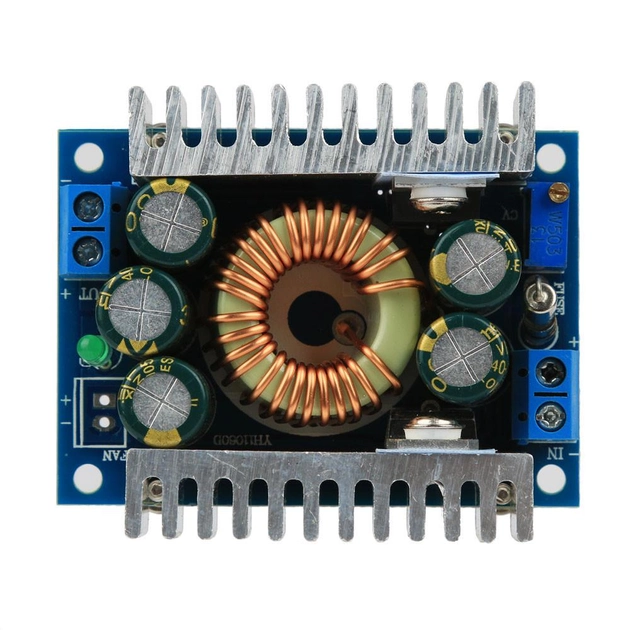

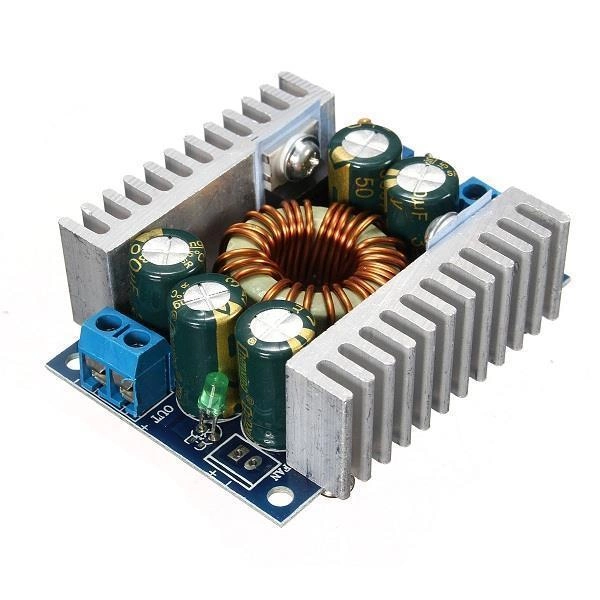

Источник питания и нагрузка подключаются к плате преобразователя с помощью 2 клеммников.

Подается питание от внешнего источника питания постоянного тока. Диапазон входного напряжения питания преобразователя составляет от 4,5 до 30 В, а выходное напряжение постоянного тока составляет от 0,8 до 30 В.

Технические параметры:

• Входное напряжение - DC4.5 - 30.0 V
• Выходное напряжение регулируемое - 0.8 - 28.0 V
• Максимальный импульсный выходной ток - 12.0 A

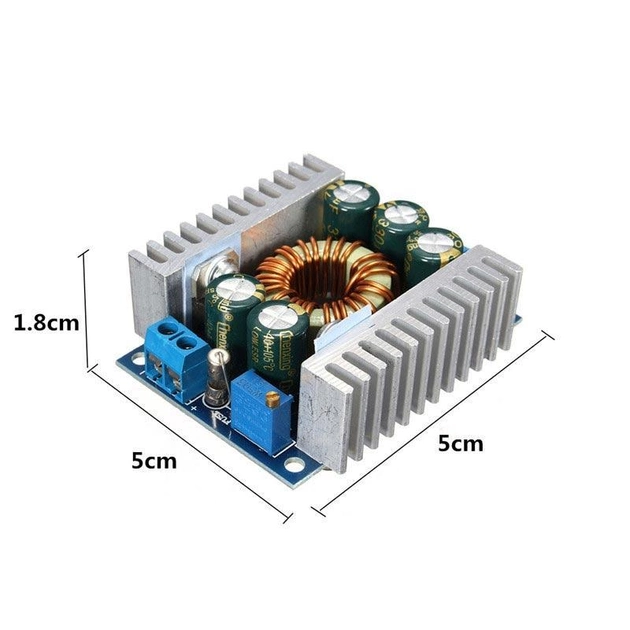

• Размеры - 60*52*20 мм.
• защита от перегрева
• защита от перегрузки

Варианты применения:

* питания светодиодов;
* построения зарядных устройств;
* использования в качестве регулируемого преобразователя с защитой от короткого замыкания;
* модуль для создания лабораторного блока питания

Если в процессе эксплуатации температура радиаторов будет превышать 60-65 С - обеспечьте принудительный обдув или увеличьте радиаторы.
