Реле промежуточное AC230 ETI ERM4-230AC 4p 6A 2473010

Количество и тип контактов

4 CO

Материал контактов

AgNi

Номинальное/максимальное напряжение контактов AC

250 V / 250 V

Минимальное коммутируемое напряжение

10 V

Номинальный ток (мощность) нагрузки:

AC1

6 A / 250 V AC

AC15

1,5 A / 120 V 0,75 A / 240 V

AC3

125W (1-фазн. электродвиг.)

DC1

6 A / 24 V DC

DC13

0,22 A / 120 V 0,1 A / 250 V (R300)

Минимальный коммутируемый ток

5 mA

Максимальный пиковый ток

12A

Номинальный ток

6A

Максимальная коммутируемая мощность AC1

1500 VA

Минимальная коммутируемая мощность

0.3W

Переходное сопротивление контактов

≤ 100 mΩ

Частота коммутаций

• при номинальной нагрузке AC1

1 200 (цикл./час)

• без нагрузке

18 000 цикл./час)

Параметры катушки

Номинальное напряжение

AC: 240V

Напряжение размыкания

AC: ≥ 0,2 Un

Номинальная потребляемая мощность

• AC

1,6 VA

Параметры изоляции в соответствии с EN 60664-1

Номинальное напряжение изоляции Ui

250 V AC

Номинальное импульсное напряжение Uimp

2 500 V 1,2 / 50 µs

Категория перенапряжения

II

Степень загрязнения

2

Напряжение пробоя

• между катушкой и контактами

2500 V AC (основная изоляция)

• контактного зазора

1500 V AC (зазор – неполное отделение)

Расстояние между катушкой и контактами

• воздухом

≥ 1,6 мм

• изоляцией

≥ 3,2 мм

Дополнительные параметры

Время срабатывания/возврата

AC: 10 ms / 8 ms

Электрический ресурс

• резистивный AC1 (циклов)

>105 6 A, 250 V AC

• cos φ

см. график

Механический ресурс (циклов)

>2x107

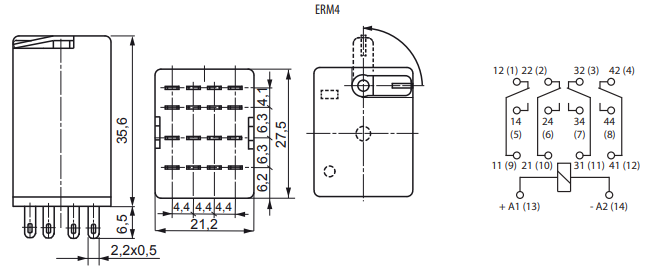

Габаритные размеры (L x W x H)

27,5 x 21,2 x 35,6 мм

Вес

35г

Температура хранения

- 40...+85 C

Рабочий диапазон температур

AC: - 40...+55 C / DC: - 40...+70 C

Степень защиты корпуса (EN 60529)

IP 40

Защита от влияния окр. среды (EN 116000-3)

RTI

Стойкость к ударам (NO/NC)

10 g / 5 g

Испытание на вибростойкость IEC 60068-2-7

5g 10...150 Hz
