Комплект DIY у формі Електронний Інтелектуальна розумний автомобільний комплект

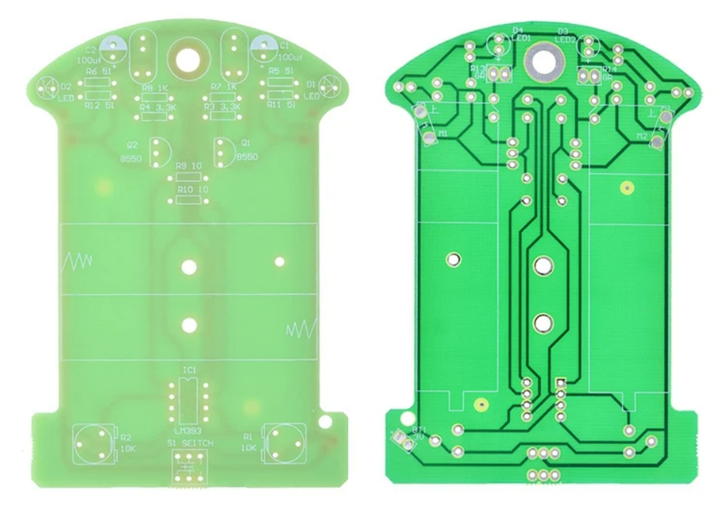

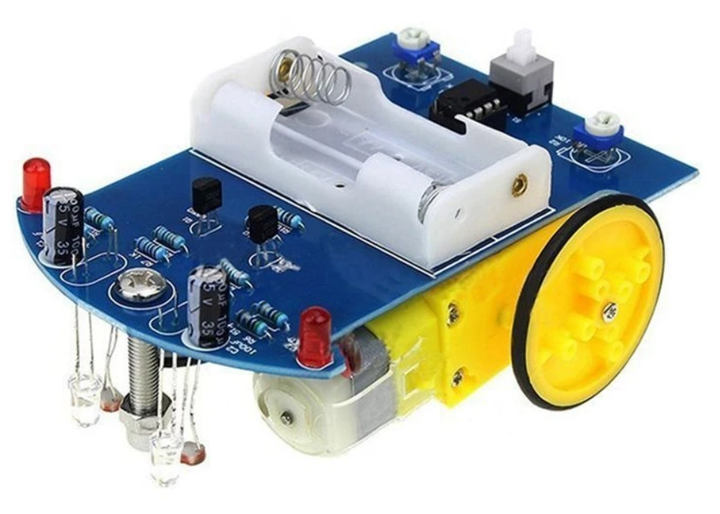

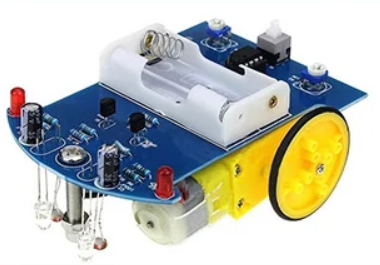

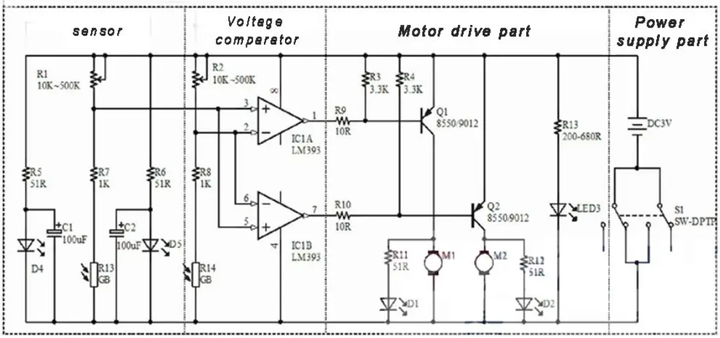

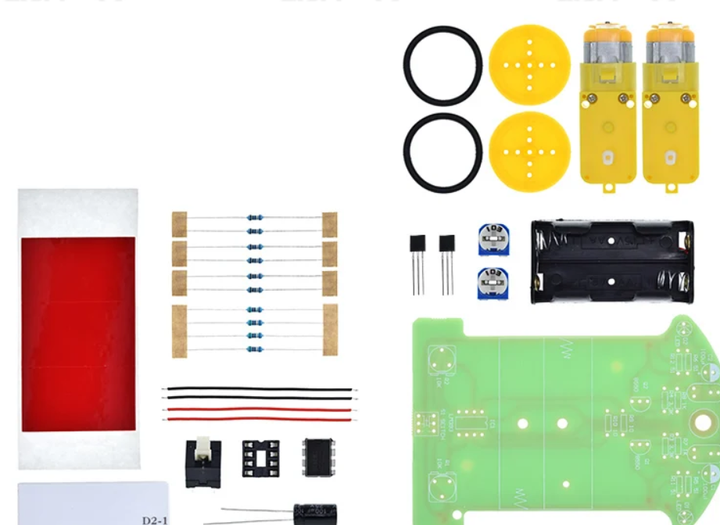

Комплект «зроби сам» Інтелектуальна лінія стеження, розумний автомобільний комплект, двигун TT, електронний комплект «зроби сам», розумний патруль, автомобільні деталі, електронний «зроби сам» У білому полі є чорна злітно-посадкова смуга шириною 16 мм. Наша машина стеження може автоматично їздити по чорній злітно-посадковій смузі. Незалежно від того, як зігнута злітно-посадкова смуга, машиною можна керувати автоматично. Ми всі знаємо, що відбивна здатність різна, коли світло джерело для білих об’єктів і чорних об’єктів. Тут ми використовуємо джерело червоного світла. Світло відбивається крізь землю до фоторезистора. За допомогою виявлення опору фоточутливого резистора можна визначити, чи рухається автомобіль у білій зоні. Якщо виявлення є чорною злітно-посадковою смугою, тоді автомобіль, щоб змінити напрямок руху, і двигун сповільниться або навіть зупиниться, а червоний світлодіод ВИМКНЕТЬ на передній стороні друкованої плати. Керуйте автомобілем у протилежному напрямку, щоб автомобіль завжди їхав уздовж злітно-посадкової смуги. Назва компонента Маркер друкованої плати Параметр Кількість 1 LM393 IC1 ДІП-8 1 2 Гніздо IC IC1 ДІП-8 1 3 Електролітичний конденсатор C1,C2 100 мкФ 2 4 Потенціометр R1, R2 103 10K 2 5 Стійкість металевої плівки R5, R6, R11, R12 51 Ом 4 6 Стійкість металевої плівки R7, R8 1K 2 7 Стійкість металевої плівки R9, R10 10 Ом 2 8 Стійкість металевої плівки R3, R4 3,3 тис 2 9 Фоторезистор R13, R14 CDS5 2 10 Червоний світлодіод D1, D2 5 мм 2 11 Білий світлодіод D4, D5 5 мм 2 12 S8550 Q1, Q1 ТО-92 2 13 Перемикач з самоблокуванням S1 6*6 мм 1 14 Двигун постійного струму M1,M2 2 15 Колесо 40 мм 2 16 Шини 40 мм 2 17 Гастерний гвинт М5*20мм 1 18 Гастер Гастер M5 1 19 Гастер гвинтовий ковпачок M5 1 20 Кабель 6 мм 4 21 Корпус акумулятора АА*2 1 22 PCB D2-1 105*72*1,6 мм 1
