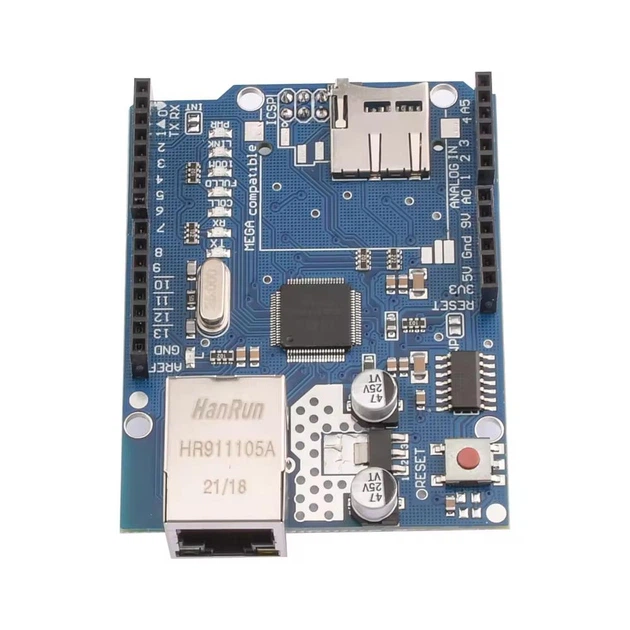

Плата расширение W5100 со слотом micro-SD Diymore

Ethernet Shield W5100 — это плата расширения. Он позволяет платам Arduino подключаться к локальной сети или Интернету с использованием технологии Ethernet. Вот обзор его возможностей и использования:

Может использоваться как сервер или как клиент. Поддержка до четырех одновременных соединений сокетов. На плате есть слот для карты micro-SD, который можно использовать для хранения файлов для обслуживания по сети.

Шилд совместим с Arduino Duemilanove (168 или 328), Uno, а также Mega (1280/2560), и доступ к нему можно получить с помощью библиотеки SD.

Сердцем Ethernet Shield является чип W5100, который обеспечивает подключение Ethernet к плате Arduino. Он управляет стеком TCP/IP и позволяет Arduino обмениваться данными через сеть Ethernet. W5100 предоставляет сетевой (IP) стек, поддерживающий как TCP, так и UDP.

Интерфейс SPI: связь между платой Arduino и чипом W5100 осуществляется с использованием протокола последовательного периферийного интерфейса (SPI). Шилд подключается к плате Arduino через контакты SPI (MISO, MOSI, SCK и SS).

Поддержка библиотеки: Arduino предоставляет стандартную библиотеку Ethernet, которая упрощает процесс настройки Ethernet Shield и реализации сетевой связи в ваших эскизах. Эта библиотека включает в себя функции для настройки IP-адресов, открытия сокетов, отправки и получения данных и т. д.

Приложения: Ethernet Shield обычно используется в проектах, где устройствам Arduino необходимо взаимодействовать с другими устройствами или службами через локальную сеть или Интернет. Примеры включают веб-серверы, приложения IoT (Интернета вещей), системы регистрации данных, удаленного мониторинга и управления.

В целом, Ethernet Shield W5100 — это универсальный и широко используемый аксессуар для плат Arduino, обеспечивающий подключение к сети и расширяющий возможности проектов на основе Arduino. Независимо от того, создаете ли вы простой веб-сервер или сложное решение IoT, Ethernet Shield предоставляет необходимые инструменты для подключения вашего Arduino к цифровому миру.

MAC-адрес: 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED байт mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };
