TCS230 (TCS3200) – датчик цвета

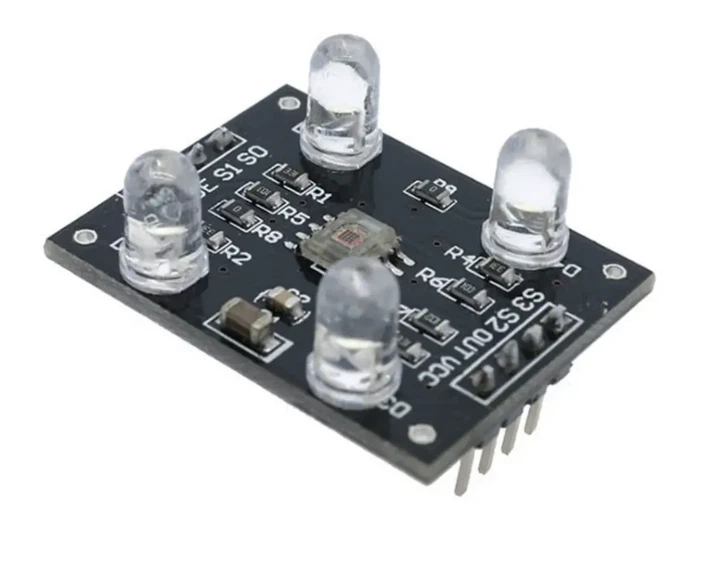

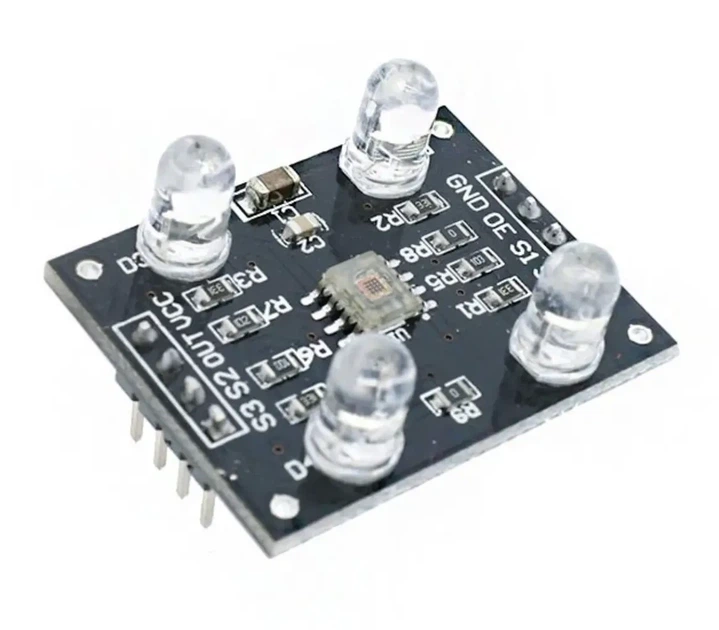

На плате содержатся четыре белых светодиода для освещения измеряемой поверхности. Сам датчик включает в себя 16 фотодиодов с красным фильтром и по столько же с зелёным, синим и без фильтра. Цвет объекта определяется значением яркости каждой из четырёх его составляющих. Выходной сигнал TCS230 представляет собой меандр, его частота обратно пропорциональна яркости выбранного измеряемого цвета. Цвет фильтра выбирается выводами S2 и S3: Также можно выбрать масштабирование частоты сигнала на выходе (для Arduino стоит выбрать 20%) контактами S0 и S1: Модуль работает при напряжении от 2,7 до 5,5 В и температурах от -40 до +70°C (можно использовать его даже зимой на улице). Для экономии электроэнергии питание датчика можно отключить, установив на контактах S0 и S1 логический ноль.
