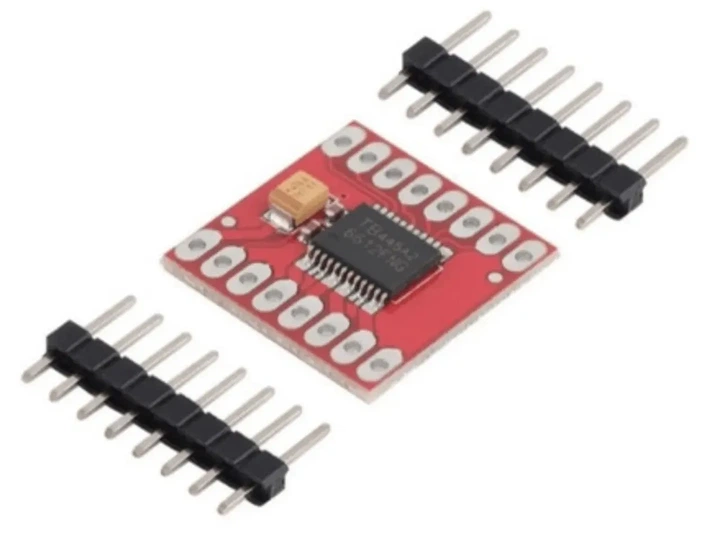

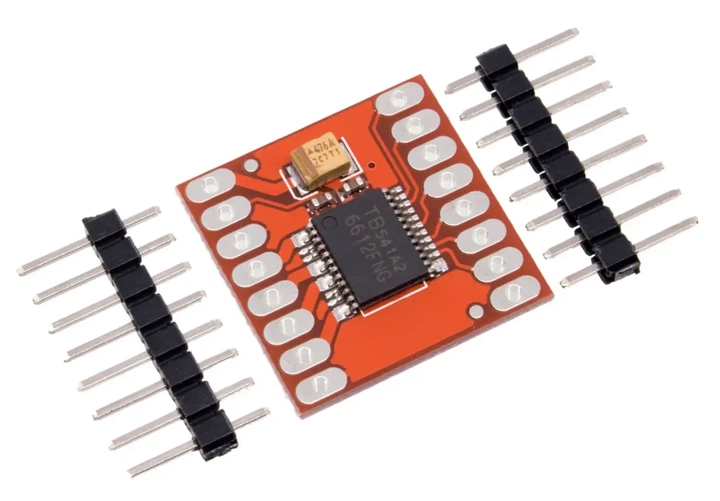

TB6612FNG - двухканальный драйвер двигателя 1A

Данную плату на базе TB6612FNG можно запитать от напряжения 4.5 – 13.5 В, а напряжение логики лежит в диапазоне 2.7 – 5.5 В постоянного напряжения. Нагрузочный ток отдельно взятого каждого канала равен 1 А. Если необходимо подавать больший ток, следует добавить охлаждение. Максимальное значение тока, подаваемого на канал, равно 3 А. Питающие и управляющие контакты выполнены на разных сторонах платы, но управляющие вводы подтянуты к земле. На мотор выделены два канала, способные изменять скорость и направление вращения. На них приходит широтно-модулирующий сигнал, ограниченный 100 кГц. Когда на контакт приходит сигнал высокого уровня, драйвер приводит в работу мотор. Стоит помнить, что от переполюсовки защищены только моторы, а не модуль питания.
