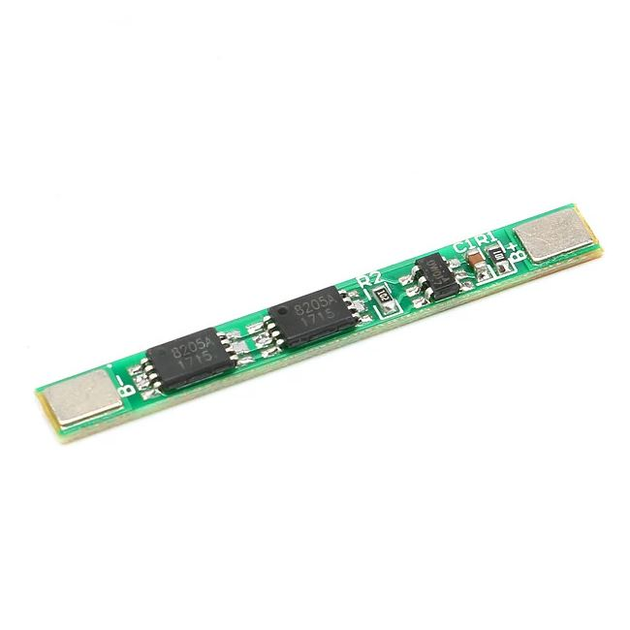

Плата защиты аккумуляторов Li-Ion 18650 на DW01A и 2xMOS 8205A с никелевыми пластинами для пайки/сварки, обеспечивает защиту от перезаряда, переразряда, превышения максимального потребляемого тока (2.5A) и защиту от короткого замыкания выхода.

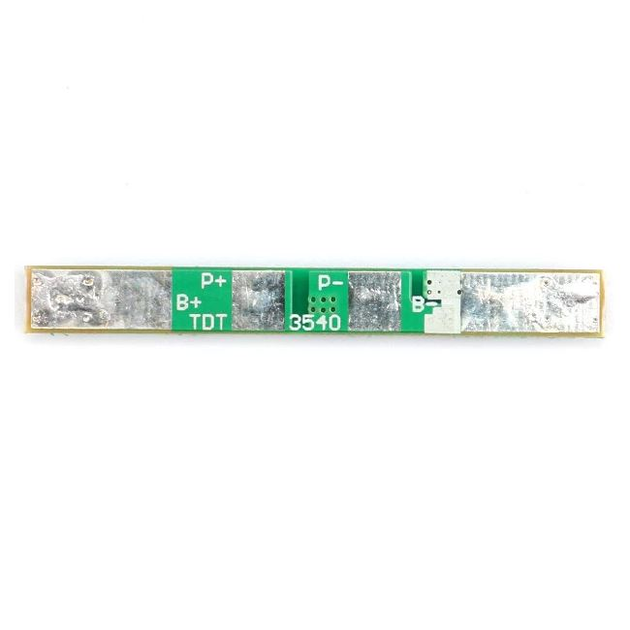

Перед подключением платы защиты, убедитесь в исправности элемента (миним.напряжение 2.6 В) и корректной полярности соединения лепестков B+/ B- с аккумулятором. Входное и выходное напряжение (заряд/разряд) снимается с контактов V+/ V- на плате.
Характеристики:
- Количество защищаемых элементов: 1
- Номинальный ток нагрузки: 5 А
- Максимальный кратковременный ток: 6 А (5 с)
- Напряжение заряда одного аккумулятора: 4,25 В с точностью ±0.025 В
- Напряжение ограничения разряда: 2.5 В с точностью ±0.1 В
- Рабочая температура модуля: от -40 до +50 °C
- Потребляемый ток в режиме ожидания: < 1 мкA
- Размер платы: 28x4x2 мм
- Размер никелевой пластины (2 шт): 30x3 мм
Основное предназначение защитного модуля:
- Защита от перезаряда
- Защита от переразряда
- Защита от короткого замыкания
- Защита от перегрузки по току
