Контроллер заряда аккумуляторной батареи 12В-24В XH-M603 (HW-632)
Модель XH-M603.
XH-M603 (HCW-M632) является программируемым контроллером управления зарядом аккумулятора, который включает реле при понижении напряжения до заданного нижнего уровня и отключает при достижении верхнего порога.

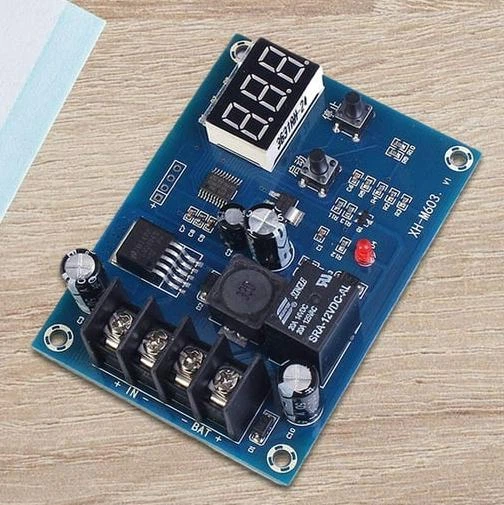

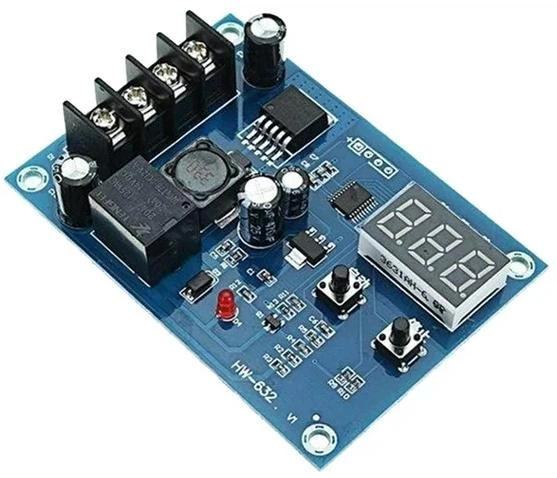

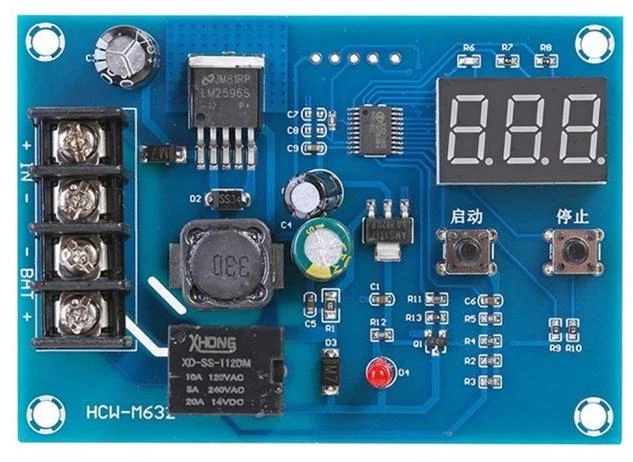

На плате устройства расположен семисегментный индикатор, визуализирующий напряжение. Точность отображения напряжения постоянного тока составляет 0,1 В. Также под индикатором расположены 2 кнопки, с помощью которых можно выставлять пороговые значения контроллера заряда:
UP (слева): увеличивает значение
DOWN (справа): уменьшает значение
Подключаются источник питания и аккумулятор к устройству с помощью клеммника.

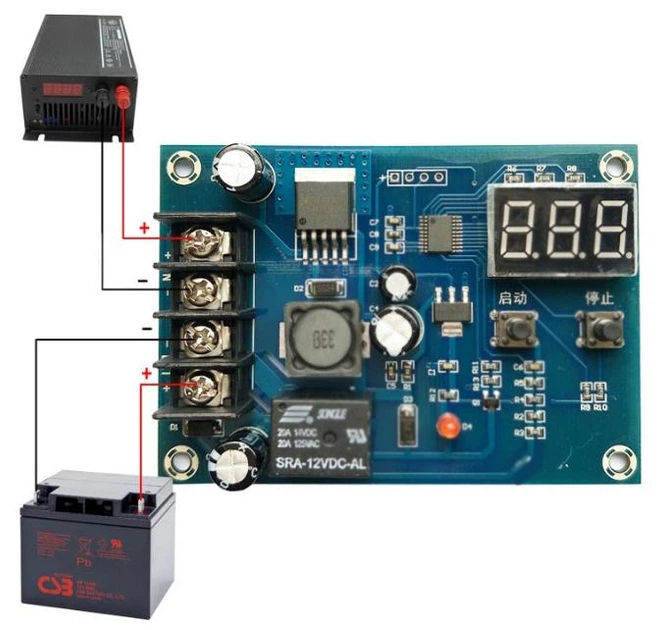

Назначение выводов клеммника:
IN+: Положительная клемма зарядного устройства
IN -: Отрицательная клемма зарядного устройства
BAT+: Положительная клемма аккумулятора
BAT -: Отрицательная клемма аккумулятора
Настройка параметров контроллера:
Устройство имеет 2 порога – включение и выключение. Устанавливаются пороговые значения напряжения следующим образом:
Для того чтобы установить напряжение включения необходимо разово нажать кнопку UP, а затем удерживать ее в течение нескольких секунд пока дисплей не начнет мигать. После изменения интерфейса дисплея можно изменять граничное значение включения, нажимая кнопки UP и DOWN. Чтобы выйти из меню настройки, нужно не взаимодействовать с устройством несколько секунд (пока индикатор перестанет мигать).
Напряжение отключения устанавливается с помощью кнопки DOWN. Для установки значения напряжения необходимо нажать кнопку DOWN и удерживать, пока индикатор начнет мигать. Затем можно изменять порог срабатывания с помощью 2 управляющих кнопок (UP и DOWN). Чтобы выйти из меню настройки, нужно не взаимодействовать с устройством несколько секунд (пока индикатор перестанет мигать).
Если устройство работает неправильно, необходимо сбросить его.
Нужно подать питание на устройство и одновременно зажать кнопки UP и DOWN, и удерживать их пока на индикаторе не появится надпись «888», сигнализирующая об успешном сбросе настроек.
Питается устройство от подключенного аккумулятора. Диапазон входного напряжения контроллера заряда составляет от 12 до 30 В. Сигнализирует о подаче питания красный светодиод. Обратите внимание, что модуль является не зарядным устройством, а контроллером, подключающим и отключающим зарядное устройство к аккумулятору.
Технические характеристики XH-M603 (HCW-M632):
Напряжение питания: 12-30В
Точность отображения: 0,1В
Точность управления: 0,1В
Допустимое напряжение: ±1В
Максимальное значение напряжения отключения: 120В
Минимальное значение напряжения включения: 0В
Размеры устройства: 82х58х18мм
Контроллер управления зарядом аккумулятора с индикатором, 12-24В. Пороговые значения настраиваются. Максимальный ток подзарядки: 20А. Предназначен для предотвращения перезаряда/переразряда аккумуляторов. Питание модуля производится от аккумулятора, а не от зарядного устройства.
10...30 VDC
Максимальный ток: 20 A
82х58х18 мм
