Цифровой осциллограф ZEEWEII DSO3D12 мультиметр + генератор сигналов

Oсциллограф DSO3D12 имеет полосу пропускания шириной 120 МГц и частоту дискретизации 250 MSa/s, также включает в себя высокоточный True RMS мультиметр и 2,5 В генератор сигналов. Поддерживается полностью автоматический режим измерений. Кроме того данный осциллограф обладает питается от USB Type-C 5 B и способен работать от встроенного аккумулятора до 6 часов без подзарядки.

Применение ARM и FPGA чипов обеспечивает высокоскоростное получение сигнала, высокоскоростную обработку данных и широкий функционал.

Может быть использован для отладки микрокомпьютеров, ремонта автомобилей, бытовой техники, отладки DIY, отладки источников питания, преобразователей частоты и так далее.

Встроенный высокоточный мультиметр, поддерживает режимы измерений напряжения, тока, сопротивления, емкости, а также имеет функции проверки диода и прозвонки цепи. Мультиметр изолирован от осциллографа, точность измерений высокая, поддерживается быстрая калибровка.

Из выводов в нижней части осциллографа, с помощью встроенного генератора сигналов, можно получать различные формы сигналов амплитудой 2,5 В, такие как синусоидальные, квадратные, треугольные волны и полуволны, диапазон регулировки частоты которых составляет 0~2 МГц.

Осциллограф имеет 14 режимов измерения сигнала: частота, пик-пик, рабочий цикл, амплитуда, среднеквадратичное значение переменного тока (RMS), среднее значение, период, ширина импульса, -ширина импульса, Max, Min, Top, Base, -рабочий цикл.

При всем своем разнообразии функций, осциллограф DSO3D12 обладает небольшими, в сравнении с другими осцилографами размерами, что делает его лучшим портативным решением. Осциллограф можно запросто поместить в сумку и он не будет занимать там много места.

Характеристики:

• Частота дискретизации в реальном времени: 250 MSa/s
• Ширина полосы пропускания: 120 МГц (только CH 1); 60 МГц (CH 1 + CH 2)
• Количество каналов осциллографа: 2
• Глубина хранения: 128 Кб
• Диапазон временной развертки: 5 нс - 10 с
• Чувствительность: X1: 10 мВ/дел. ~ 10 В/дел.; X10: 100 мВ/дел. ~ 100 В/дел.
• Режим триггера: Auto/Normal/Single
• Тип триггера: Нарастающий / Падающий
• Режим отображения: YT/XY/Roll
• Эквивалентная выборка: 500 млн
• Время нарастания: <3 нс
• Смещение постоянного тока: ±2%
• Максимальное пиковое напряжение: ±40 В (1x); ± 400 В (10x)
• Сохранение формы сигнала/Скриншот: Да
• Измерение формы сигнала: 14 типов
• Режим XY: Да
• Быстрое преобразование Фурье (БПФ/FFT): Да
• Напряжение постоянного тока: 600 мВ/6,00 В/60,0 В/600 В/750 В; Точность:±(0,5%+3)
• Напряжение переменного тока: 600 мВ/6,00 В/60,0 В/600 В; Точность: ±(1%+3)
• Сила постоянного тока: 600 мА/10 А; Точность: ±(2%+5)
• Сила переменного тока: 600 мА/10 А; Точность: ±(3%+5)
• Сопротивление 600,0 Ом: Точность ±(1,5%+3)
• Сопротивление 6,000 кОм/60,00 кОм/600,0 кОм: Точность ±(1%+3)
• Сопротивление 6,000 МОм: Точность ±(1,5%+5)
• Сопротивление 60,00 МОм: Точность ±(3%+3)
• Емкость 60.00nF/600.0nF/6.000uF: Точность ±(5%+5)
• Емкость 60.00pF/600.0uF Точность: ±(10%+5)
• Проверка диода: 0,0 В~3,3 В, будет отображать OL, когда напряжение превышает 3,3 В
• Прозвонка: Издает звук при сопротивлении 50 Ом и ниже
• Генерируемые волны: Синусоидальная / Прямоугольная / Треугольная волна Полуволны
• Напряжение генератора сигналов: 2,5 В ± 0,05
• Частота генератора сигналов: 1 Гц ~ 2 МГц
• Точность частоты: ±0,01%
• Размер экрана: 3,2 дюйма
• Язык: Английский / Китайский

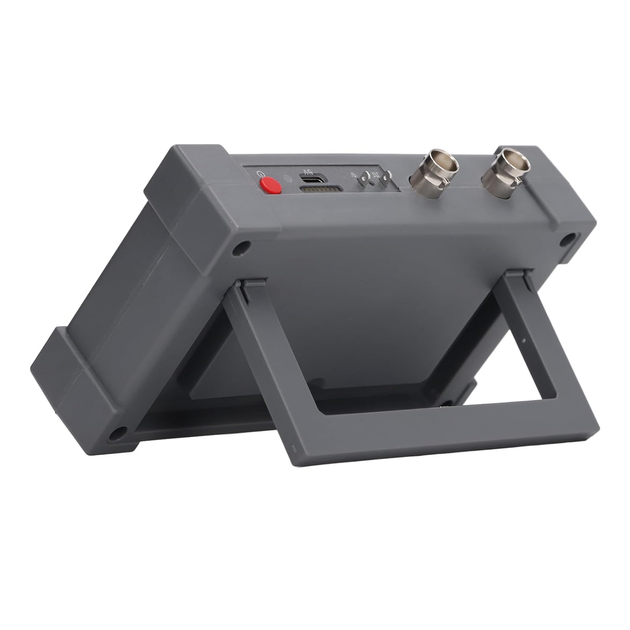

• Подставка: Встроенная складная подставка
• Разъем питания: USB Type-C
• Напряжение питания: 5 В
• Робота от батареи: Около 6 часов

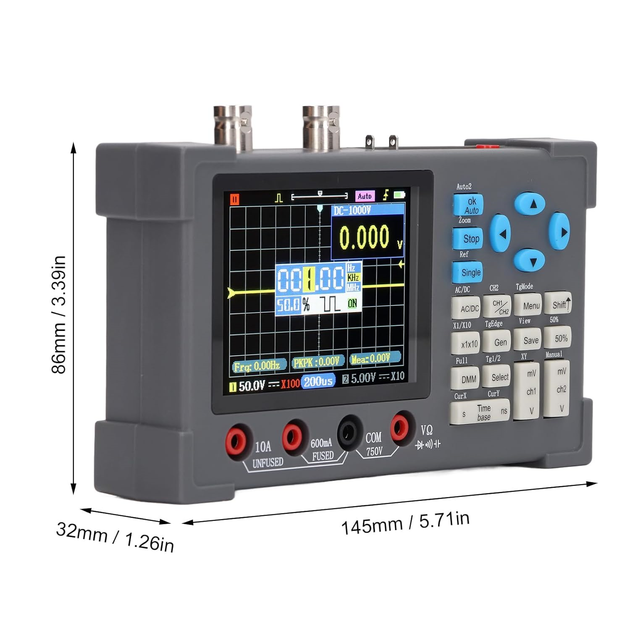

• Размеры: 14,5 x 8,6 x 3,2 см
