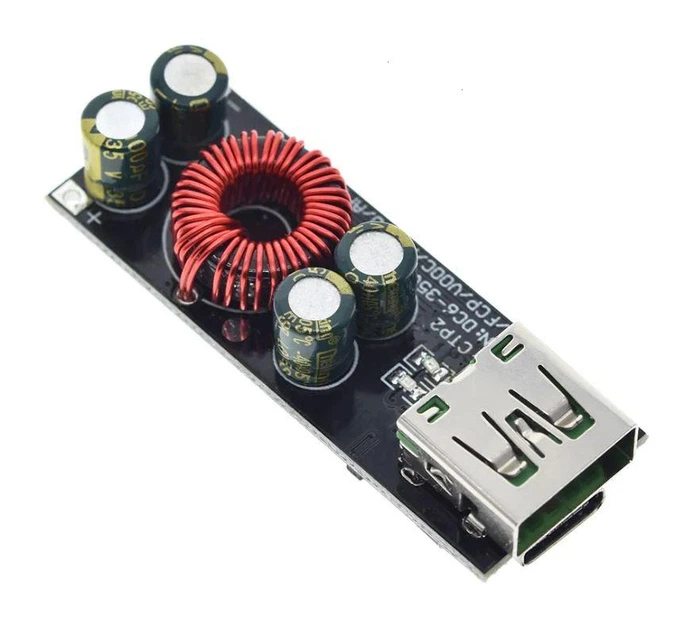

Плата быстрой зарядки 100ватт DC преобразователь понижающий Модуль быстрой зарядки 5,9,12,20V Pd плата зарядки

Данный модуль на чипе SW3518 преобразователь поможет Вам самостоятельно собрать зарядное устройство с быстрой зарядкой 100W с использованием источника напряжения от 6 до 35V. Современная элементная база позволит автоматически преобразовывать входное напряжение до 35V в стабилизированное выходное 5V с функцией быстрой зарядки QC4.0/PD3.0 и много других.

Данная плата применяется в солнечных панелях ( для преобразования напряжения солнечной батареи в стабилизированные 5V), преобразователях напряжения в автомобиле и других устройствах, интеллектуальное преобразование домашнего блока питания в устройство 5V, поддерживающее быструю зарядку.

ПЛАТА РАБОТАЕТ НА РАЗРЯД( ЗАРЯДКА ПОДКЛЮЧЕННЫХ УСТРОЙСТВ К РАЗЪЕМАМ TYPE-C и USB ПО ПРОТОКОЛАМ БЫСТРОЙ ЗАРЯДКИ, ЕСЛИ ВАШЕ УСТРОЙСТВО ПОДДЕРЖИВАЕТ ТАКИЕ ПРОТОКОЛЫ) !

Характеристики:

1. Входное напряжение 6 - 35 V
2. Выходное напряжение 5V (автоматически выбирается от 3 - 20 в зависимости от протокола быстрой зарядки)
3. Выходной ток USB 5V-3A / 9V-3A / 12V-3A / 20В-5А
4. Выходной ток Power Delivery3.0 DC 5V-3A / 9V-3A / 12V-2.25A / 20V-2A / 20V-5A
5. Высокий КПД даже при низком заряде источника питания - 97%
6. Защита от перенапряжения на входе
7. Защита от пониженного напряжения
8. Защита от перегрузки по току
9. Чип поддерживает контроль температуры, при превышении температуры микросхемы 120 градусов чип начинает снижать мощность заряда, при 150 градусов, чип выключает нагрузку.
10. Защита от короткого замыкания
11. Высококачественная микросхема SW3518P
12. Выходной интерфейс: 1*USBA /1*USBT-c
13. Совместимые протоколы: QC4.0,QC3.0, QC2.0, FCP, AFC, MTK, SFCP, BC1.2, PD, PE2.0,VOOC,DASH,PD3.0
14. Индикация работоспособности: при работе данной платы горят светодиоды у порта USB. Синий индицирует что модуль подключен, красный включается, когда срабатывает быстрая зарядка.
15. Функция автоматического обнаружения подключения мобильного телефона
16. SW3518P автоматически регулирует зарядный ток для адаптации к устройствам с различной нагрузочной способностью

Обратите внимание, модуль понижающий, поэтому для корректной работы быстрой зарядки входное напряжение должно быть больше, чем вам необходимо на выходе.

Меры предосторожности и особенности

1. Не рекомендуется применять слишком тонкие провода аккумулятора к плате, а рекомендуется применять максимально толстые, так как модуль может пропускать ток больше 5А.
2. Обратите внимание! При напряжении питания модуля выше 21 В, протокол PD (Power Delivery) порта TYPE-C поддерживает выход до 20В 5А. Модуль имеет небольшой размер. Поэтому при зарядке ноутбуков с протоколом зарядки PD (Power Delivery), обеспечьте хорошую вентиляцию и рассеивание тепла модуля!
3. Для быстрой зарядки используйте оригинальный кабель для передачи данных. Если вы хотите измерить зарядное напряжение и ток, вы должны использовать USB тестер c низким сопротивлением! В противном случае это повлияет на зарядный ток! И будет показывать некорректные данные
4. Используйте максимально качественный высокотоковый источник питания.
5. При подключении питания обязательно соблюдайте полярность подключения!
6. Когда порт USB-A и порт TYPE-C подключены к мобильному телефону одновременно, оба порта будут выдавать выход 5 В! Поэтому для работы быстрой зарядки используйте только один порт какой вам необходим.
7. Телефоны OPPO и OnePlus должны использовать для зарядки порт USB-A. Гаджеты, которые заряжаются через такие протоколы, как QC4+/QC4.0/PD3.0, должны использовать порт TYPE-C
8. Входное напряжение, от которого может работать данный модуль - 6 до 35 В.

   При входном напряжении от 19,1 В до 35 В - выдает мощность 100 Вт

   При входном напряжении от 14,5 В до 18,9 В - выдает мощность 48 Вт

   При входном напряжении от 11,5 В до 14,49 В - выдает мощность 36 Вт

   При входном напряжении от 8,5 В до 11,49 В - выдает мощность 27 Вт

   При входном напряжении от 6 В до 8,49 В - выдает мощность 27 Вт

9. Порт USB-A поддерживает протоколы быстрой зарядки :

   APPLE 5V - 2.4A

   SAMSUNG 5V - 2.0A

   ВС1.2 DCP 5V 1.5A

   QC2.0 5V 9V 12V 20V

   QC3.0 3.6V 5V 9V 12V 15,8V

   SAMSUNG AFC 9V 12V

   Huawei FCP 5.0V 9.0V 12.0V

   Huawei SCP 3.4-5.5V 5.0A 25.0W

   Mediatek MTK PE 1.1 PE2.0

   OPPO VOOC / DASH / WARP 3.3V-5.5V

   Порт Type-C поддерживает следующие протоколы быстрой зарядки

   APPLE 5V - 2.4A

   SAMSUNG 5V - 2.0A

   DCP 5V 1,5А

   QC2.0 5V 9V 12V 20V

   QC3.0 3.6V 5V 9V 12V 15,8V

   QC4+ 5V 9V 12V 20V

   SAMSUNG AFC 9V 12V

   Huawei FCP 5.0V 9.0V 12.0V 25.0W

   Huawei SCP 3.4-5.5V 5.0A 25.0W

   PD3.0 20V 5A 100W

   Mediatek MTK PE 1.1 PE2.0
