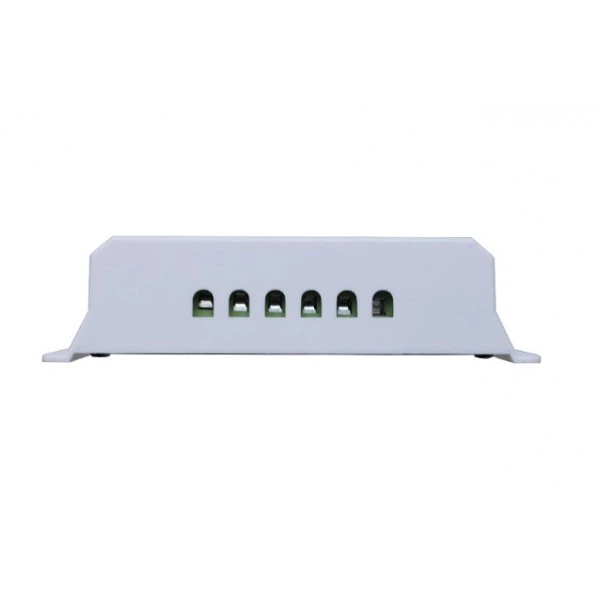

Контроллер заряда 10А 12/24A для солнечной батареи с дисплеем и 2 USB JUTA ШИМ (PWM)

Контроллер - это высокоинтеллектуальный, многоцелевой контроллер солнечной подзарядки и разряда. Встроенный ЖК-дисплей с очень дружественным интерфейсом, гибкая настройка всех параметров.

Работает только с АКБ AGM и GEL.

 ВНИМАНИЕ: Обязательно должен быть соблюден порядок подключения контроллера!
(Инструкция в описании ниже)

Основное отличие контроллера - НАЛИЧИЕ USB ГНЕЗД ДЛЯ ЗАРЯДКИ МОБИЛЬНЫХ ТЕЛЕФОНОВ, СМАРТФОНОВ.

Этот контроллер может зарядить любую портативную технику, которую можно заряжать от USB гнезда компьютера.

Контроллер заряда солнечной батареи — это устройство для регулирования заряда-разряда аккумуляторной батареи (АБ). Его подключают между источником энергии (солнечной панелью) и накопителем (аккумулятором) для выполнения следующих функций:

защита от перезаряда — когда солнечная панель генерирует слишком много электроэнергии, а АБ уже полностью заряжена, контроллеры отключают источник энергии, чтобы уменьшить ток, протекающий в аккумуляторе;
защита от глубокого разряда — когда есть перерасход энергии, а АБ уже недопустимо разряжена, контроллер отключает некоторую или всю нагрузку;
блокировка обратных токов — солнечные панели пропускают ток через аккумулятор в одном направлении. Ночью панели могут естественным образом пропускать часть этого тока в обратном направлении. Это может вызвать небольшой разряд батареи. Контроллеры заряда предотвращают это, действуя как клапан;
защита от перегрузки — если через батареи протекает ток намного выше, чем они могут выдержать, это может привести к перегреву или даже возгоранию в системе. Контроллеры предотвращают возникновение этих перегрузок. В более крупных системах рекомендуется двойная защита с помощью автоматических выключателей или предохранителей.
Контроллеры заряда не являются дополнительным компонентом — они абсолютная необходимость, которая делает возможной зарядку АБ от энергии солнца. Они являются неотъемлемой частью автономных и гибридных солнечных электростанций, делая их безопасными и эффективными.

Технические характеристики
Тип контроллера ШИМ(PWM)
Устройство поддерживает работу только со свинцово-кислотными аккумуляторами (AGM,GEL ect)
Ток заряда 10А
Номинальное напряженик аккумулятора 12/24В(автоопределение)
Ток разряда 10А
Максимальное напряжение фотомодуля < 41В
Выравниванивание АКБ AGM 14,4V / GEL 14,2V / Flood 14,6V (для системы 12В)
Напряжение поддерживающего заряда 13.7 В(для системы 12В)
Напряжение прекращения разряда 10.7В(для системы 12В)
Возобновление возможности разряда 12,6В(для системы 12В)
Ток потребления в режиме ожидания 10мА
USB 5V/2A max
Рабочая температура окружающей среды -35+60С
Габариты 133*70*35 мм
Масса нетто 132г

 ВНИМАНИЕ: Обязательно должен быть соблюден порядок подключения контроллера!

Категорически запрещается подключать DC-AC инвертор напрямую к контроллеру, так как пиковый ток инвертора может превышать номинальный ток контроллера.

Последовательность подключения контроллера в вашу солнечную систему:

1. Подключаем контроллер к аккумулятору;
2. Подключаем нагрузку к контроллеру (из выхода контроллера, если она есть 12В);
3. Подключаем солнечные панели к контроллеру;
4. Подключение инвертора к аккумуляторам.

При неправильном подключении контроллер выходит из строя и гарантия на него не распространяется.

Демонтаж:

Во избежание несчастных случаев соединения демонтируются в следующем порядке:

1. отсоединить солнечные панели,
2. отсоединить аккумулятор,
3. отсоединить нагрузку от контроллера.

Примечание: обратная полярность аккумулятора не вредит контроллеру, но создает риск для безопасности оборудования нагрузки.
