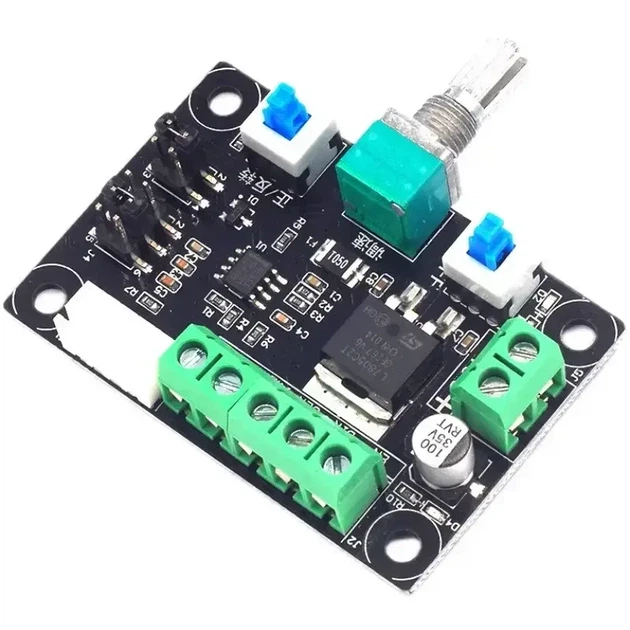

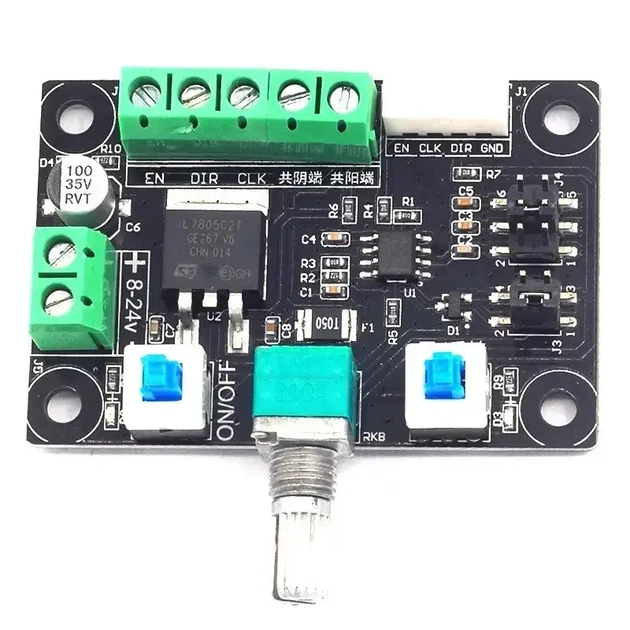

ШИМ контроллер шагового двигателя MKS OSC, регулятор скорости двигателя (диммер)

Описание продукта: 1, этот модуль является модулем генерации импульсов, поставляя драйвер шагового двигателя в качестве сигнала. Если вы хотите управлять шаговым двигателем, вы также должны соответствовать драйверу для работы. 2, этот простой контроллер + шаговый драйвер + шаговый двигатель + источник питания постоянного тока может быть составлен набор простой платформы управления. 3, контроллер имеет высокий 5.4k-160khz, 540-16.6khz, низкий 80-2.4khz в общей сложности три вида частотных сигналов могут быть выбраны с перемычкой. 4, может производить импульсный сигнал, также может производить ШИМ-сигналы. Это выбирается с помощью перемычки. 5、 Измерение частоты: вы можете измерить PUL и общий отрицательный (или общий положительный) два порта Различные порты привода шагового двигателя обозначаются по-разному, но выполняют одну и ту же функцию. EN=ENA=Свободное включение PUL=PULS=CLK Импульс DIR=CW=CWW Направление Общее положительное соединение (соединение B) EN+ PUL+ DIR+ подключаются к общей положительной клемме. EN- подключается к EN PUL - к CLK DIR- подключается к DIR Общее отрицательное соединение (соединение B) EN- PUL- DIR- Подключаются к общей отрицательной клемме. EN+ к EN PUL+ к CLK DIR+ - DIR С помощью драйвера Creative Base можно подключиться непосредственно к белой байонетной клемме A (общее отрицательное соединение).
