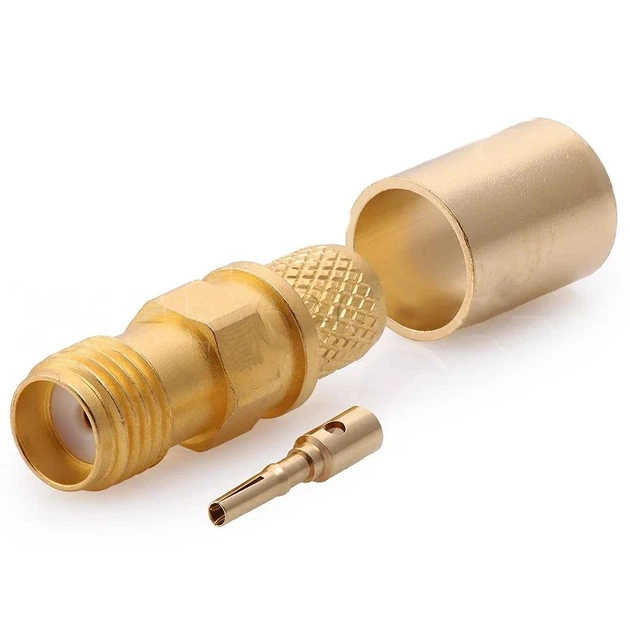

Разъем SMA кабельный, гнездо, обжим, 50 Ом, G30 (1.5/3.8), покрытие золото, монтаж С2731, обжим N01003A0056, Telegartner (Германия) J01151A1061

Коаксиальные разъёмы с резьбовым соединением, такие как разъёмы серии SMA, широко используются благодаря своим высоким характеристикам. Эти разъёмы применимы при частотах до 18 GHz и обеспечивают контрольное сопротивление в 50 Ом. Они подходят как для эластичных, так и для полужестких типов кабелей.

Разъёмы серии SMA выпускаются в различных вариантах, включая модели для монтажа на печатные платы с использованием технологий сквозной пайки и обратной запрессовки контактов. Для монтажа кабельных разъёмов SMA применяются технологии пайки, обжима и опрессовки.

Разъёмы SMA находят применение в таких областях, как наземная и космическая связь, а также в тестовом оборудовании. Соединение торцевого уплотнения между штекером и гнездом в разъёмах SMA соответствует стандарту IP68, обеспечивая высокую степень защиты от внешних воздействий.

Следует отметить, что указанные характеристики относятся к соответствующим сериям разъёмов, и отдельные модели могут иметь отклонения. При возникновении вопросов или необходимости консультаций рекомендуется обратиться к специалистам.

Внимание!Части корпусов разъёмов и монтажных муфт могут быть использованы для создания в дальнейшем SMA моделей с необходимыми параметрами. Готовые соединительные RF кабели с разъёмами серии SMA, а также других серий коаксиальных соединителей изготавливаются нашей компанией по спецификациям заказчиков.

Характеристики:

Серия: SMA Straight Jack Crimp
Группа/стандарт: G30 (1.5/3.8)
Норма отпуска: 1
Корпус: металл
Единица измерения: шт
Структура: покрытие- золото, монтаж С2731, обжим N01003A0056
Размотка/упаковка: 5
Вес, г: 3

Механические характеристики:
Коммутационная износостойкость: ≥ 500
Рекомендуемый момент при затягивании соединения: 79 - 113 Ncm
Материал контакта:CuBe2
Материал: цельная часть контактной группы:CuZn39Pb3
Материал Solid contact parts MIL-type (нержавеющая сталь):1.4305
Материал обода:Cu
Материал зубчатой пружинной шайбы:CuSn6
Материал изолятора:PTFE
Материал прокладки:Силикон
Внутреннее покрытие:Cu1Ni2Au1.27
Внешнее покрытие: позолоченное (последняя цифра кода ...1): Cu1Ni2Au0.8; NiPAu
Внешнее покрытие: MIL позолоченное (последняя цифра кода ...2):Cu1Ni2Au1.27
Внешнее покрытие: нержавеющая сталь (последняя цифра кода ...6):пассивированное
Внешнее покрытие: для печатной платы (последняя цифра кода ...7):SnPb8
Внешнее покрытие: белая бронза (последняя цифра кода...8):CuSnZn3
Внешнее покрытие: покрыто никелем (последняя цифра кода...9):Cu2Ni5
Остальные металлические части корпуса: позолочено(standard; последняя цифра кода ...1): Cu2Ni5Au0.2
Остальные металлические части корпуса: MIL позолочено (последняя цифра кода ...2):Cu1Ni2Au0.8
Остальные металлические части корпуса: Нержавеющая сталь (MIL type; последняя цифра кода...6):пассивированное
Остальные металлические части корпуса: покрытие белой бронзой последняя цифра кода...8):CuSnZn3
Остальные металлические части корпуса: никелевое покрытие (последняя цифра кода ...9): Cu2Ni5

Электрические характеристики:
Импеданс:50 Ω
Электрическое напряжение при 50 Hz:1 kV
Рабочее напряжение при частоте 50 Hz:≤ 335 V
Переходное сопротивление внутреннего контакта:≤ 3 mΩ
Переходное сопротивление внешнего контакта:≤ 2 mΩ
Сопротивление изоляции:≥ 5 GΩ
Диапазон частот для эластичного типа кабеля до:12.4 GHz
Диапазон частот для полужестких типов кабеля (прямой корпус) до:18.0 GHz
Диапазон частот для полужестких типов кабеля (угловой корпус) до:12.4 GHz
Затухание для эластичного типа кабеля (прямой и угловой корпус) на частоте 1 GHz:≥ 20.0 dB
Затухание для эластичного типа кабеля (прямой и угловой корпус) на частоте 2 GHz:≥ 19.2 dB
Затухание для эластичного типа кабеля (прямой и угловой корпус) на частоте 4 GHz:≥ 17.7 dB
Затухание для эластичного типа кабеля (прямой и угловой корпус) на частоте 6 GHz:≥ 16.5 dB
Затухание для полужёсткого типа кабеля (прямой корпус) на частоте 1 GHz:≥ 28.5 dB
Затухание для полужёсткого типа кабеля (прямой корпус) на частоте 2 GHz:≥ 27.5 dB
Затухание для полужёсткого типа кабеля (прямой корпус) на частоте 4 GHz:≥ 26.0 dB
Затухание для полужёсткого типа кабеля (прямой корпус) на частоте 6 GHz:≥ 24.9 dB
Затухание для полужёсткого типа кабеля (угловой корпус) на частоте 1 GHz:≥ 25.7 dB
Затухание для полужёсткого типа кабеля (угловой корпус) на частоте 2 GHz:≥ 25.2 dB
Затухание для полужёсткого типа кабеля (угловой корпус) на частоте 4 GHz:≥ 24.2 dB
Затухание для полужёсткого типа кабеля (угловой корпус) на частоте 6 GHz:≥ 23.2 dB

Климатические характеристики:
Соответствие стандарту IEC 60068 – 1:55/155/56
