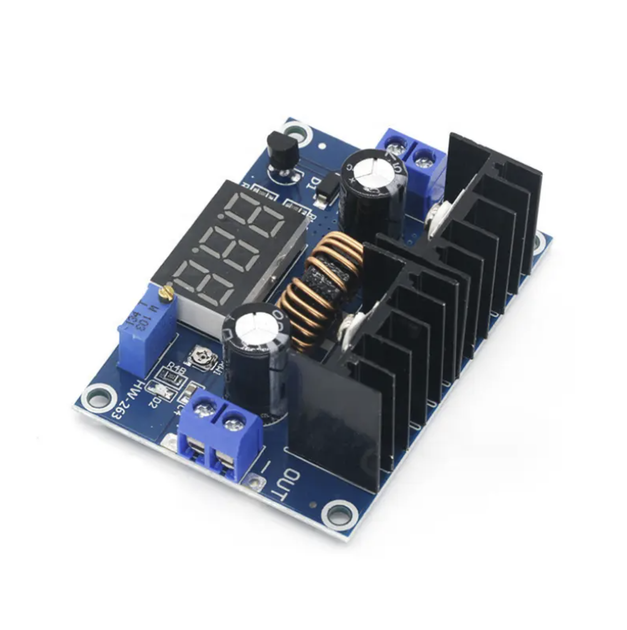

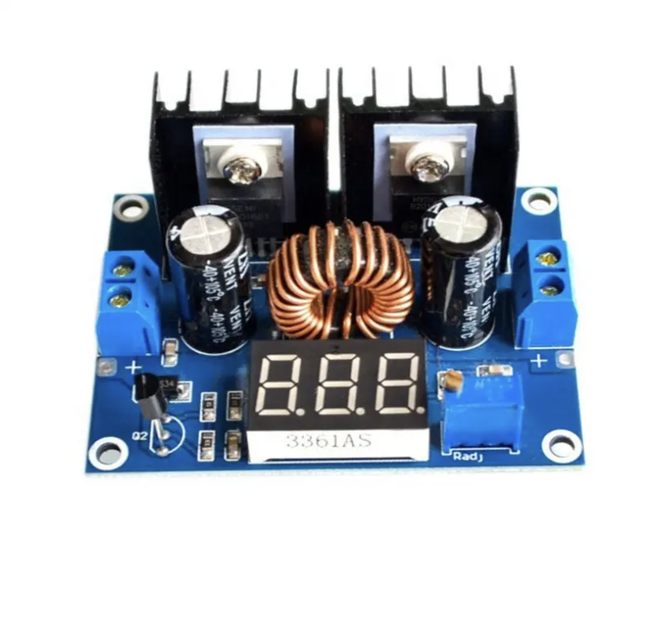

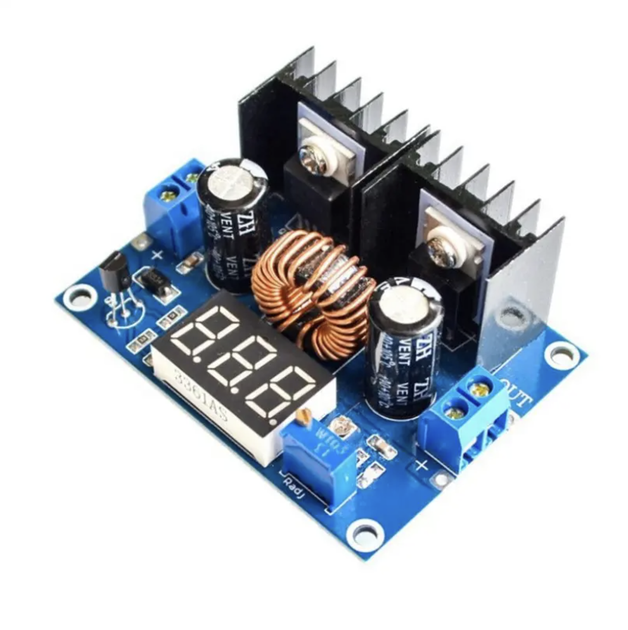

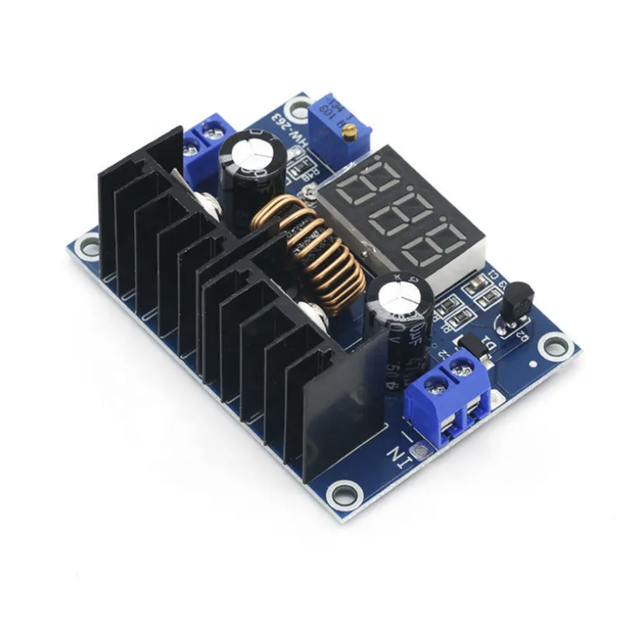

Понижающий преобразователь напряжения XH-M404 XL4016E1 8A 1.25-36 В с LED дисплеем

Понижающий DC-DC преобразователь на микросхеме XL4016E1 с регулятором и вольтметром обеспечивает стабильное понижение напряжения с входного диапазона от 4 до 40 В до выходного диапазона от 1.25 до 36 В. Модуль оснащён встроенным дисплеем для удобного контроля напряжения, высоким ККД до 96%, защитой от перегрузок, короткого замыкания и перегрева, а также регулятором для точной настройки выхода.

Характеристика

• Модель микросхемы: XL4016E1
• Тип преобразователя: Понижающий (Step-down)
• Входное напряжение: 4-40 В
• Выходное напряжение: 1.25-36 В
• Максимальный выходной ток: 8 А (с принудительным охлаждением)
• Частота переключения: 180 кГц
• ККД: до 96%
• Максимальная выходная мощность: 200 Вт

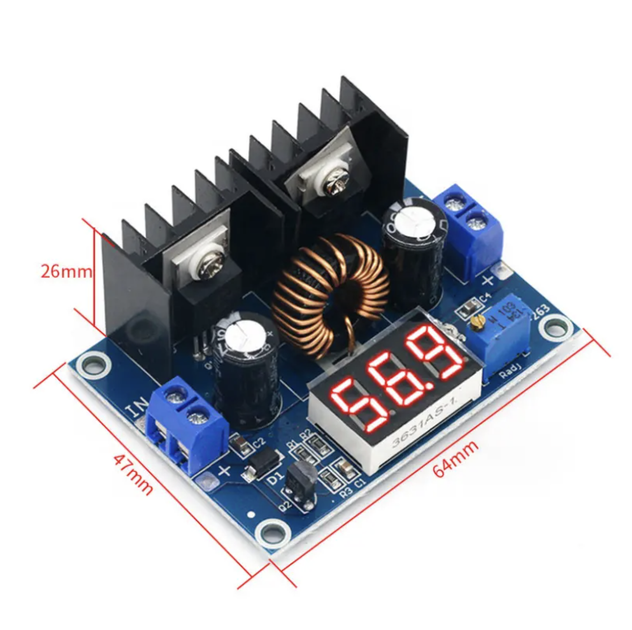

• Габаритные размеры: 64x47x27 мм
• Защита: От перегрузок, короткого замыкания, перегрева

Инструкция по использованию

1. Подключите источник напряжения к контактам входа (Vin+ и Vin-).
2. Используйте подстроечный резистор для регулировки выходного напряжения.
3. Включите вольтметр для отображения выходного или входного напряжения с помощью кнопки переключения.
4. Убедитесь, что выходной ток не превышает 8 А, чтобы избежать перегрева.
