Повышающий преобразователь напряжения XL6009 5-35В 4A с LED дисплеем модуль DC-DC

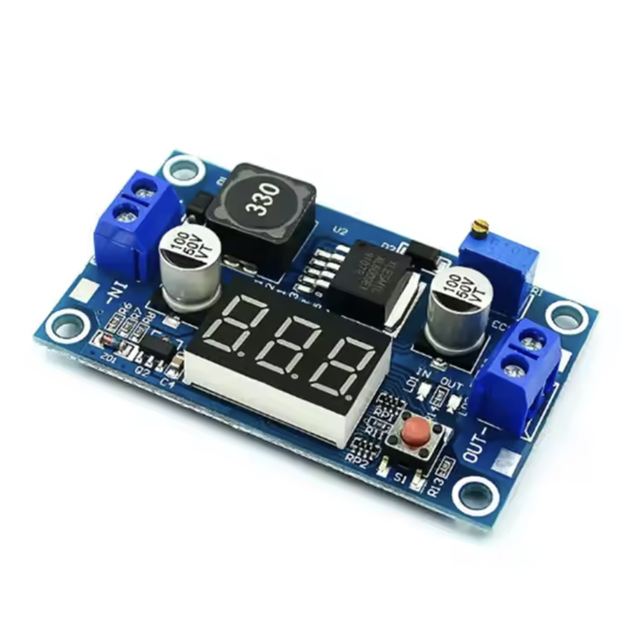

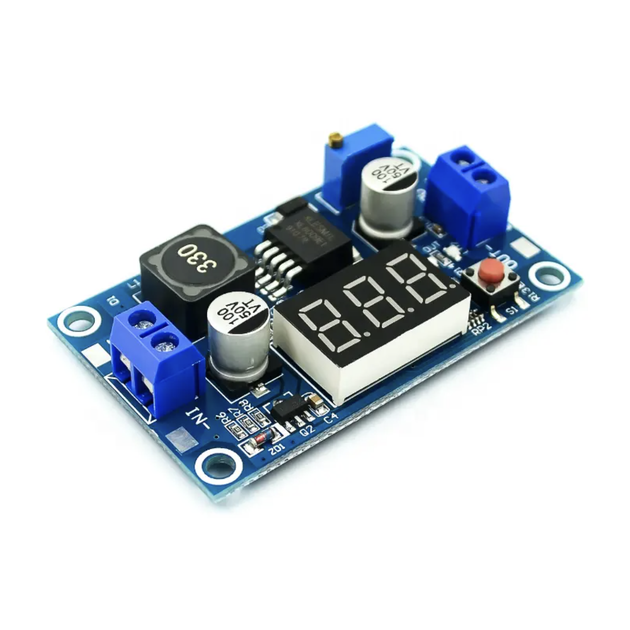

Мощный регулируемый повышающий преобразователь DC-DC XL6009 с LED дисплеем, который позволяет увеличивать входное напряжение от 3-32V до выходного 5-35V. Этот модуль обеспечивает максимальный ток до 4А и поддерживает КПД до 94%. Идеально подходит для использования в лабораторных источниках питания, зарядных устройствах для аккумуляторов и как источник питания для различных радиоприборов. Регулировка напряжения осуществляется с помощью подстроечного резистора, расположенного на плате, а результаты отображаются на встроенном LED дисплее.

Характеристики:

• Микросхема: XL6009
• Входное напряжение: DC 3-32V
• Выходное напряжение: DC 5-35V (регулируется)
• Максимальный выходной ток: 4А
• Рабочая частота: до 400 kHz
• КПД: до 94%
• Выходная мощность: до 20W без охлаждения, до 25W с радиатором
• Рабочая температура: 0℃...+45℃

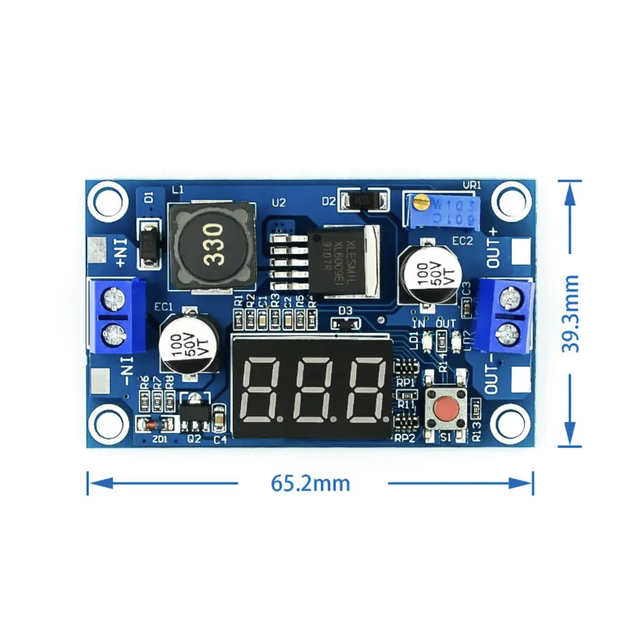

• Размер: 66 мм х 39 мм х 15 мм
• Тип корпуса: Безкорпусной
• Встроенный вольтметр: 0 ~ 35V
• Пульсации на выходе: до 30 мВ

Инструкция по использованию:

1. Подключите модуль к источнику питания, обеспечив входное напряжение в пределах 3-32V.
2. Перед первым использованием поверните винт подстроечного резистора на несколько оборотов против часовой стрелки, чтобы настроить выходное напряжение.
3. С помощью резистора на плате отрегулируйте выходное напряжение в пределах 5-35V, контролируя его на LED дисплее.
4. Не превышайте максимальный ток в 4А и соблюдайте условия охлаждения для выходной мощности выше 20W.
