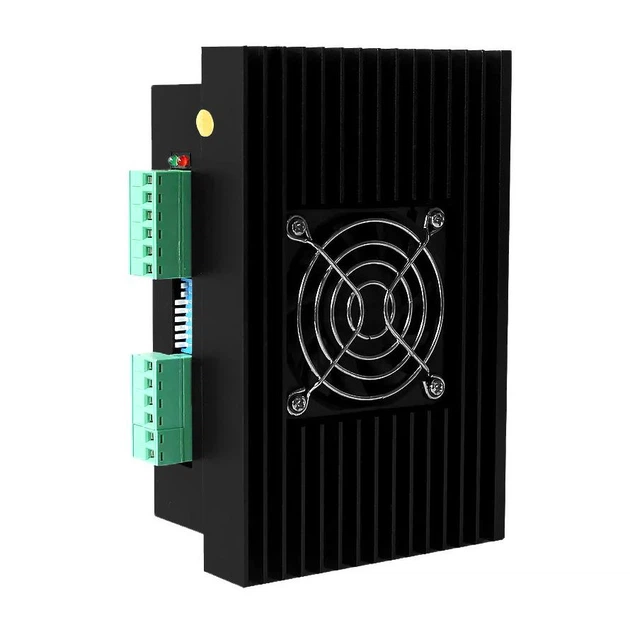

Драйвер шагового двигателя DM860H предназначен для управления двухфазными моторами стандартов Nema 23 (57 мм) и Nema 34 (86 мм).

Подходит для станков, систем позиционирования, робототехники и другого оборудования.

Рабочий ток регулируется в диапазоне 2.4-7.2 А (пиковые значения). Предусмотрен режим снижения тока в два раза, когда двигатель находится в состоянии покоя.

Поддерживаются режимы микрошагов 400-25 600 имп/об.

Устройство оснащено защитой от перегрева, перенапряжения и перегрузки по току.

DM860H обеспечивает стабильный крутящий момент, плавную работу, минимальную вибрацию и нагрев двигателя.

Технические характеристики:

Тип двигателя: 2-х фазный шаговый двигатель Nema 23 или Nema 34 (до 8 Нм)

Входное напряжение: 24-110 В постоянный ток (DC), 18-80 В переменный ток (AC)

Пиковый выходной ток: 2.4 - 7.2 А

Микрошаг: 400 - 25 600 имп/об

Поддерживаемые сигналы: PUL/DIR

Напряжение управляющего сигнала: 5-24 В

Охлаждение: вентилятор

Рабочая температура драйвера: ≤70 °C

Температура хранения: -20...+65 °C

Вес брутто: 0.6 кг

Подключение сигналов к драйверу

DIR- / DIR+ (сигнал направления)

Эти контакты задают направление вращения двигателя. Принимает высокий или низкий уровень сигнала. Для корректной работы сигнал направления должен приходить несколько раньше (минимум на 5 мкс), чем сигнал шага. Если необходимо изменить исходное направление вращения – можно поменять местами любую фазу двигателя (например A+ и A-). Уровень сигнала 5-24 В.

PUL- / PUL+ (сигнал шага)

Сюда подается импульс для осуществления шага двигателя. Активный фронт импульса можно настроить (по умолчанию драйвер реагирует на нарастающий фронт сигнала). Минимальная продолжительность импульса – 1.2 мкс. Уровень сигнала 5-24 В.

ENA- / ENA+ (сигнал активности/включения драйвера)

Используется для включения или выключения драйвера. Если сигнал отсутствует (контакты не подключены), драйвер работает в обычном режиме. При подаче низкого уровня сигнала ENA – драйвер отключает ток на обмотках и двигатель становится "свободным" (без удержания момента). Уровень сигнала 5-24 В.

Подключение двигателя и питания к драйверу:

A+/A- – подключение одной обмотки двигателя (фаза "A").

B+/B- – подключение второй обмотки двигателя (фаза "B").

AC+ – плюс питания.

AC- – минус питания (заземление)/

Внимание! Производитель может изменять дизайн, технические характеристики и инструкции без уведомления. Поэтому информация на сайте может отличаться от данных на устройстве или в документации. Будьте внимательны при подключении оборудования!
