Преобразователь понижающий XL4015 5A с регулировкой напряжения и тока. DC-DC Step Down

Понижающий преобразователь XL4015-E1 предназначен для регулирования выходного напряжения постоянного тока. Модуль можно применять в приборах, которые требуют уровень напряжения ниже питающей сети (зарядка литиевых аккумуляторов, питание высоковольтных светодиодов и т.д.). Данным модуль является улучшенным аналогом модуля LM2596S.

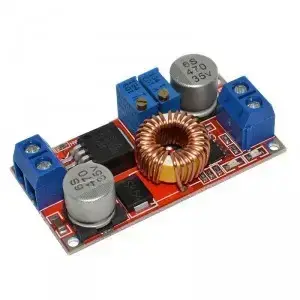

Плата модуля спроектирована на базе микросхемы XL4015. Микросхема XL4015 имеет 5 выводов и выполнена в корпусе «TO263-5L». Схема регулируемого токоограничения и компаратора, которая отвечает за индикацию окончания заряда, спроектированы на основе операционного усилителя LM358. В сравнении с его аналогом данный модуль обладает 2 подстроечными резисторами сопротивлением 10 кОм. С помощью одного потенциометра можно регулировать выходное напряжение, соответственно другой переменный резистор служит для регулирования силы тока.

При наличии нагрузки, у которой сила тока выше 4 А необходимо установить радиатор. Устанавливается радиатор на корпус микросхемы или плату преобразователя, но при установке необходимо соблюдать изоляцию токопроводящих частей от теплоотвода. Микросхема модуля имеет защиту от КЗ (короткого замыкания) и перегрева (срабатывает при температуре выше 125 °C). Также модуль обладает ограничением по току (срабатывает при 8 А).

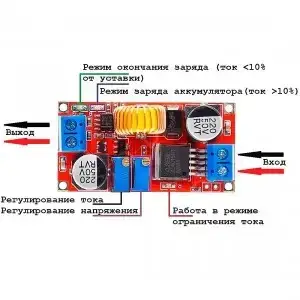

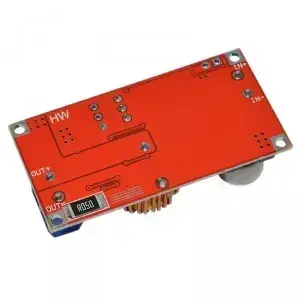

На плате модуля имеется 4 вывода:


Также на плате имеется 2 светодиода:


Подается питание от нерегулируемого внешнего источника питания. Диапазон входного напряжения питания модуля составляет от 8 до 36 В, а выходного напряжения от 1,25 до 32 В.

Технические характеристики модуля:
