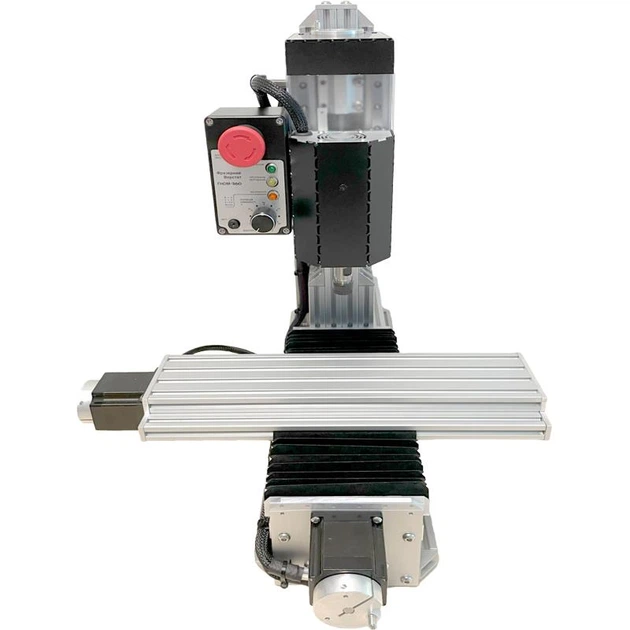

Настольный вертикально-фрезерный станок с ЧПУ ГНОМ-360

Інструмент точної механічної обробки поверхонь кольорових металів, пластиків та деревини для виробництва чи моделювання різноманітних конструктивних елементів.

ГНОМ-360 оснащено USB контролером керування сумісним з програмою ПК MACH3. В контролер інтегровано порт для підключення ручного генератора імпульсів MPG який дає змогу виконувати прості стратегії обробки без керуючого комп'ютера. Для згладжування роботи крокових двигунів встановлено ефективні драйвери з дробленням кроку 1/32.

Шпиндель верстату не потребує обслуговування так як не містить щіткового вузлу, має широкий діапазон регулювань швидкості, та достатню потужність. Завдяки низьковольтному живленню, для забезпечення безперебійної роботи достатньо підключити до верстату стандартний акумулятор 12 В.

Прецензійні каретки та напрямні захищені від прямого попадання бруду забезпечують тривалий термін експлуатації та повторюваність результатів обробки в межах заданих допусків.

СПЕЦИФІКАЦІЇ

Конструктивні особливості

• Виліт шпинделя 155 мм
• Зазор над столом 0-200 мм
• Розмір столу 360 х 120 мм
• Статичне навантаження у всіх напрямках <18.6 Н*м
• Розмір Т-подібних пазів 6 мм

Програмно керований привід

• Поперечне переміщення столу (X) 235 мм
• Поздовжнє переміщення столу (Y) 140 мм
• Хід пінолі (Z) 60 мм
• Нормовані геометричні похибки <0.1 мм
• Крок позиціонування 0.01 мм
• Похибка позиціонування <5%
• Згладжування (дроблення) кроку 1/32 (1/16)
• Швидкість переміщення 1000 (2500) мм/хв
• Створюване осьове зусилля >390 Н

Шпиндель

• Потужність шпинделю 180 Вт
• Швидкість обертання валу 0 - 18 000 об/хв
• Тип двигуна шпинделя BLDC
• Кількість підшипників 3 шт
• Клас підшипників ABEC-5
• Спосіб кріплення інструменту ER11
• Радіальне биття <0.005 мм

Інтерфейси та живлення

• Напруга живлення 12-14.4 В
• Максимальний піковий струм 20 А
• Інтерфейс ПК: USB 2.0
• Роз’єм ручного генератора імпульсів D-SUB 15
• Інтерфейс додаткових драйверів STEP/DIR
• Роз’єм щупа висоти заготовки: так
• Тип датчиків базування: герконові
• Кількість встановлених датчиків 3 шт
• Кнопка екстреної зупинки: так
• Режим ручного переміщення столу: так
• Ступінь захисту IP54
