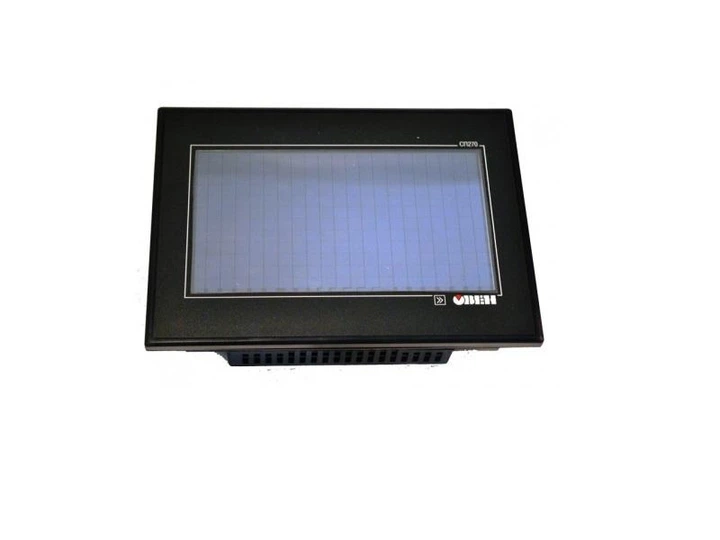

Кольорова графічна панель з сенсорним дисплеєм, піддтримує спільну роботу з ОВЕН ПЛК, модулями ОВЕН Мх110, а також з контролерами та модулями інших виробників.
Основні функціональні можливості панелі оператора ОВЕН СП270
- Графічний дисплей з діагоналлю 7 дюймів та роздільною здатністю 480x234 пікселя
- Кількість кольорів – 256, тип дисплею – TFT
- Сенсорне керування екраном
- Два незалежні порти RS-232 И RS-485 для зв'язку із зовнішніми пристроями
- Підтримка поширених протоколів обміну - Modbus RTU, Modbus ASCII
- Можливість роботи одночасно в двох режимах Master та Slave
- Живлення від джерела постійної напруги = 24 В
- Безкоштовна програма «Конфігуратор СП200»
Живлення
| Напруга живлення постійного струму | 22…26 В |
| Струм, що споживається | не більше 0,150 А |
| Споживана потужність | не більше 30 Вт (номінальне споживання 5 Вт) |
Інтерфейс зв'язку
| Інтерфейси зв'язку, що використовуються | RS-232 (2 шт.), RS-485 (1 шт.) |
| Тип інтерфейсу для зв'язку з ПЛК | RS-232, RS-485 |
| Тип інтерфейсу для завантаження проекту із ПК | RS-232 |
| Швидкість передавання даних за інтерфейсами | 4800, 9600, 14400, 19200, 38400, 115200 біт/с |
| Протоколи передавання даних | Modbus RTU, Modbus ASCII |
| Режими роботи панелі | Master, Slave |
Пам'ять
| Пам'ять програм (Flash-RAM) | 4 Мбайт |
| Пам'ять даних (SD RAM) | 4 кбайт |
Корпус
| Конструктивне виконання | корпус щитового кріплення |
Габаритні розміри
(ширина X висота X глибина) | (200x148х44,4) ±1 мм |
| Ступінь захисту корпусу зі сторони лицьової панелі | IP65 |
| Маса (з елементами кріплення) | не більше 0,78 кг |
Людино-машинний інтерфейс
| Тип дисплею, діагональ | кольоровий (TFT), 178 мм (7") |
| Кількість кольорів, що відображаються | 256 |
| Роздільна здатність дисплею | 480х234 пікселя |
| Робоча зона дисплею (ширина х висота) | 156x88 мм |
