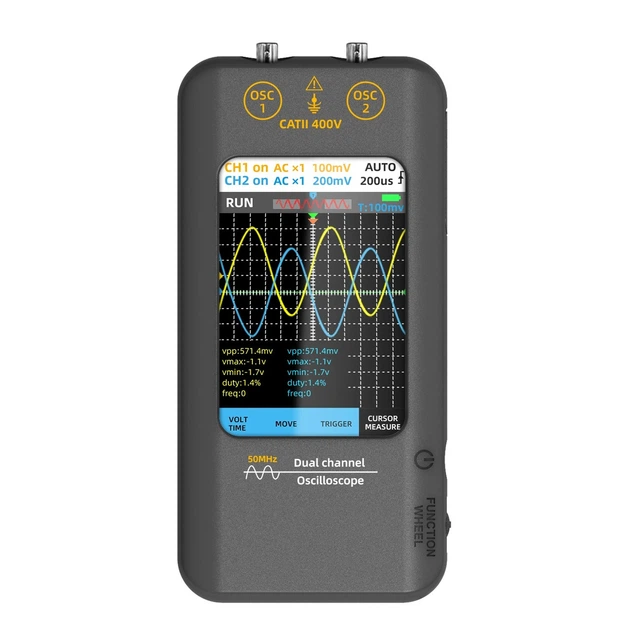

Двухканальный цифровой осциллограф BSIDE O2 с генератором сигналов

BSIDE O2 - это новейший профессиональный двухканальный осциллограф и генератор сигналов с большим сенсорным экраном. Прибор обладает обширными функционалом и высокой практичностью, ориентирован на людей, занятых в сфере технического обслуживания электронных устройств. Осциллограф использует аппаратную архитектуру FPGA+MCU+ADC. Он имеет частоту дискретизации 250 МС/с, аналоговую полосу пропускания 50 МГц, встроенный модуль защиты от высокого напряжения и поддерживает максимальное пиковое измерение напряжения ±400 В, а также поддерживает скриншоты формы сигнала для подвльшего просматра и втоичного анализа на ПК. Встроенный генератор сигналов DDS может выводить 12 видов функциональных сигналов. Максимальная выходная частота сигнала составляет 2 МГц с шагом 1 Гц. Прибор оснащен 3,98-дюймовым сенсорным дисплеем и встроенным литиевым аккумулятором емкостью 3000 мАч с временем работы до 7 часов. Небольшой размер, предоставляет возможность использования в различных условиях, что делает его максимально портативным и практичным.

Особенности:

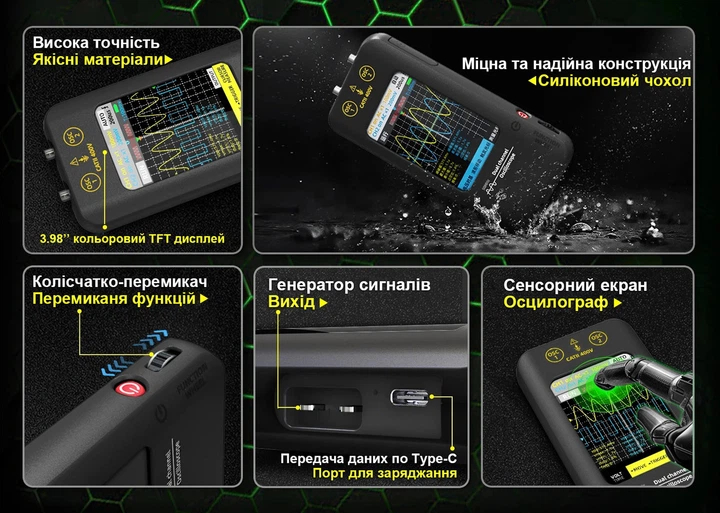

- Материалы премиум-класса: корпус из АБС-пластика и силикона устойчивый к повышенным нагрузкам. Печатная плата изготовлена с использованием процесса золочения, обладает высокой антикоррозионной стойкостью, стабильными рабочими характеристиками и высокой надежностью.

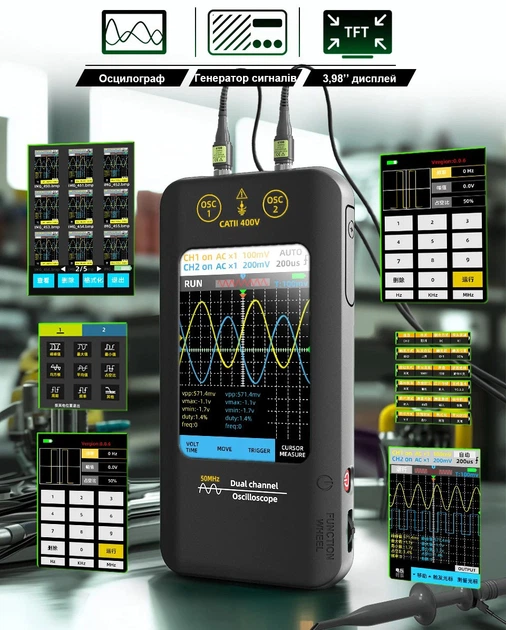

- Дизайн 2 в 1 с TFT экраном: этот прибор объединяет функции двухканального цифрового осциллографа и генератора сигналов в одном устройстве, имеет 3,98-дюймовый цветной сенсорный экран, защищенный закаленным стеклом, показания на котором четкие, а цвета насыщенные.
- Генератор сигналов: прибор оснащен встроенным функциональным генератором сигналов DDS, он может выводить 12 типов функциональных сигналов с максимальной выходной частотой 2 МГц для всех сигналов и шагом 1 Гц. Выходная частота, амплитуда и рабочий цикл регулируются.
- Цифровой осциллограф: двухканальный осциллограф использует аппаратную архитектуру FPGA + MCU + ADC, фиксируя детали формы сигнала без потерь. Частота дискретизации в реальном времени 250 Мс/с, полоса пропускания 50 МГц, встроенный модуль защиты от высокого напряжения, максимальное поддерживаемое измеряемое напряжение ±400 В. Измеренную форму сигнала можно отобразить без сложной настройки. Поддерживает сохранение снимков экрана сигналов, экспорт изображений на компьютер для вторичного анализа.
- Широкое применение: он может легко выполнять измерения в различных областях и широко используется при тестировании и отладке электронных схем, устранении неполадок и ремонте различных электронных устройств.

Технические характеристики:
- Размер и разрешение экрана: 3,98 дюйма (480*272 пикселей).
- Экран: сенсорный цветной TFT-экран покрытый закаленныс стеклом GLASS+.
- Яркость подсветки: регулируемая 30%/50%/80%/100%.
- Источник питания: литиевый аккумулятор емкостью 3000 мАч.
- Интерфейс зарядки и передачи данных: Type-C (5 В/2 А).
- Язык: английский/китайский.
- Размер: 170x81x24 мм.
- Вес: 268 г.

Характеристики осциллографа:
- Каналы: 2.
- Аналоговая полоса пропускания: 50 МГц.
- Частота дискретизации в реальном времени: 250 МС/с.
- Память: до 128 Кбайт.
- Входное сопротивление: 1 МОм.
- Диапазон временной развертки: 10 нс/дел - 20 с/дел.
- Вертикальная чувствительность: 10 мВ/дел - 20 В/дел.
- Точность временной развертки: 20 ppm.
- Максимальное измеряемое напряжение: ±400 В.
- Щуп: 1x/10x.
- Ограничение полосы пропускания: 20 МГц.
- Режим триггера: АВТО/Нормальный/Одиночный.
- Тип триггера: нарастающий фронт, спадающий фронт.
- Режим отображения формы волны: XY/YT/Прокрутка.
- Метод измерения: переменный/постоянный ток.
- Измеренные данные: период, частота, размах импульса, максимальное значение, минимальное значение, среднее значение, эффективное значение, амплитуда, скважность, ширина импульса.
- Математические вычисления: 1+2、1-2、1*2、1/2、-1、-2、|1|、|2|、БПФ.

Характеристики генератора сигналов:
- Каналы: 1.
- Частота: 0-2 МГц (синусоидальная волна: 10 МГц, другие формы волны 5 МГц)
- Амплитуда: 0,1 В-3,0 В.
- Коэффициент заполнения прямоугольных импульсов: 0-99%.

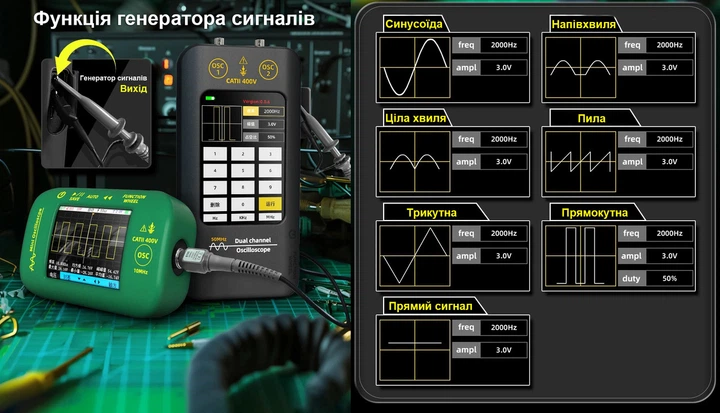

- Тип сигнала: синусоидальная волна, прямоугольная волна, пилообразная волна, полуволна, полная волна, положительная ступенчатая волна, отрицательная ступенчатая волна, сигнал постоянного тока, экспоненциальное нарастание, экспоненциальное падение, многоканальный аудиосигнал и синхроимпульс.

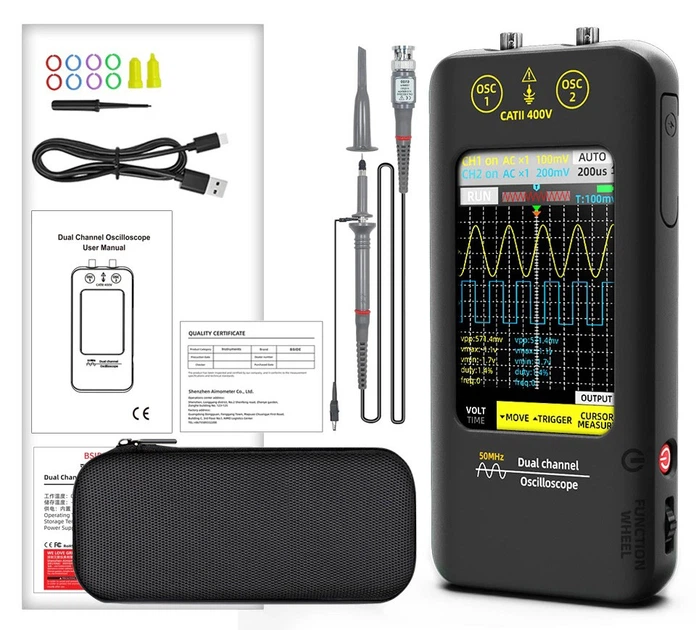

В комплекте: осциллограф BSIDE O2, кабель для зарядки, щуп P6100, чехол, зажим, цветные кольца, инструкция, фирменная коробка.
