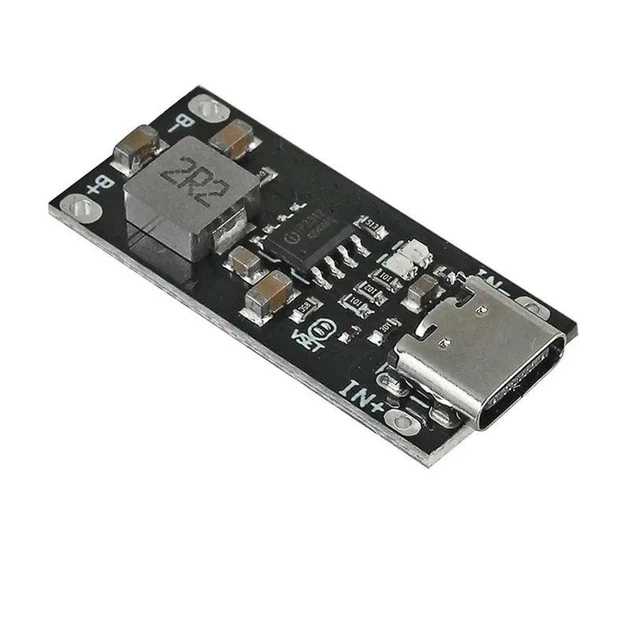

Высокотоковое зарядное устройство для 1S Li-Ion аккумуляторов построено на базе специализированного преобразователя IP2312. Предназначено для быстрой зарядки 1S сборок Li-Ion аккумуляторов напряжением 4.2 В / 4.35 В. Питание зарядного устройства осуществляется от источника напряжением от 4.5 В до 5.5 В, подключаемого через Type-C разъем. Максимальный зарядный ток преобразователя составляет 3 А.
Процесс зарядки выставленным током происходит до достижения напряжения на аккумуляторе 4.20 В и снижения тока зарядки до 300 мА, после чего модуль переходит в режим стабилизации напряжения на выходе. Каждые 4 минуты выход преобразователя отключается и производится измерение напряжения на аккумуляторе. Если напряжение выше 4.15 В - модуль завершает заряд. После снижения напряжения на аккумуляторе ниже 4.10 В модель автоматически переходит в режим заряда. По умолчанию модуль настроен на заряд аккумуляторов напряжением 4.20 В и максимальным током заряда 3 А. Переключение на напряжение 4.35 В производится запайкой перемычки на плате. Выбор меньшего тока заряда производится заменой постоянного резистора или его удалением. По умолчанию установлен резистор для выходного тока в 3 А. Если резистор убрать ток снизится до значения 2 А. Если запаять резистор номиналом 135 кОм то выходной ток будет ограничен значением 1 А.
