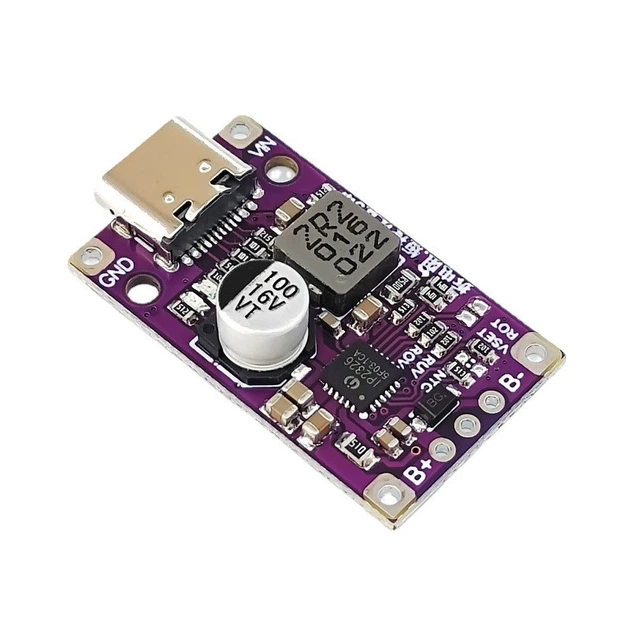

Модуль быстрой зарядки (QC) 3S, 3.7В литиевых батарей с балансировкой, BMS, Type-C

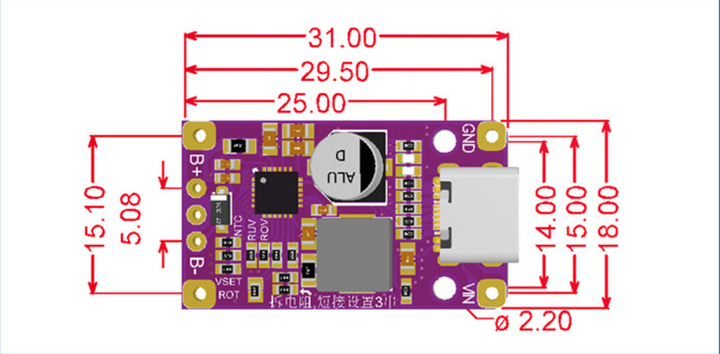

Размер: 31*18*6,9 без учета выступающей части type-c.

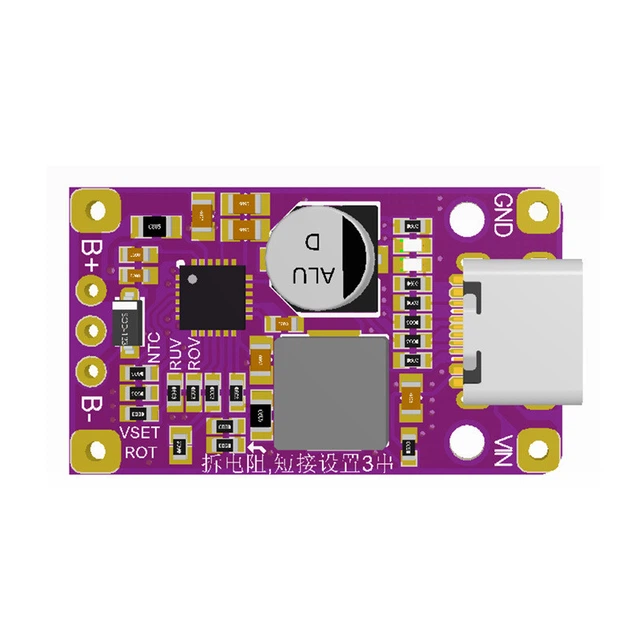

Интерфейс Type-c: вход подключен к зарядке мобильного телефона и другим источникам питания для подачи питания на плату.

WIN: Если вы не используете порт Type-c, вы можете использовать этот порт для подключения к положительному полюсу источника питания.

GND: Если порт Type-c не используется, этот порт можно использовать для подключения к отрицательному полюсу источника питания.

B+: подключение к положительной клемме последовательного аккумулятора (плата защиты обычно имеет маркировку P+)

B-: Подключите к отрицательной клемме последовательного аккумулятора (защитная плата обычно имеет маркировку P-).

BM: Этот интерфейс используется только для двух рядов батарей. Его можно подключить между двумя рядами батарей для балансировки

Особенности:
1. Модуль оснащен функцией балансировки батареи
2. Автоматическая регулировка напряжения зарядки для повышения эффективности
3. Защита от перенапряжения и пониженного напряжения на входе
4. Регулируемая защита от превышения времени зарядки
5. Защита от перегрузки по току, перенапряжения и короткого замыкания на выходе

Параметры:
1. Зарядная плата для литиевых аккумуляторных батарей 3S с функцией выравнивания
2. Поддержка быстрой зарядки QC
3.15 Вт Синхронный переключатель форсированной зарядки
4. Эффективность зарядки 94%
5. Возможность регулировки тока заряда

6. Размер (приблизительно): 31*18*6,9 мм.
