Универсальная плата питания ЖК-дисплея, модуль питания CA-888, 12-18В

Name: Универсальная плата питания ЖК-дисплея, модуль питания CA-888, 12-18В
Brand: Без бренда
SKU: 464216389
Price: 75 UAH
Availability: InStock

Есть в наличии

Оставить отзыв

Код : 464216389

75₴

Безкоштовна доставка лише 50 ₴/міс.

Самовывоз из магазинов Rozetka
Средний срок доставки 6 дней
Показать на карте
Средний срок доставки 6 дней
Бесплатно
Самовывоз из Новой Почты
Средний срок доставки 3 дня
Средний срок доставки 3 дня
Тариф перевозчика
Самовывоз из почтоматов Новой Почты
Средний срок доставки 3 дня
Средний срок доставки 3 дня
Тариф перевозчика
Самовывоз из Meest ПОШТА
Средний срок доставки 6 дней
Средний срок доставки 6 дней
Тариф перевозчика
Самовывоз из УКРПОЧТЫ
Средний срок доставки 5 дней
Средний срок доставки 5 дней
Тариф перевозчика

Оплата. Оплата при получении товара, Оплата на счет продавца
В настоящий момент использование бонусов на данный товар недоступно.

Гарантия. 14 дней. Обмен/возврат товара в течение 14 дней.

Описание

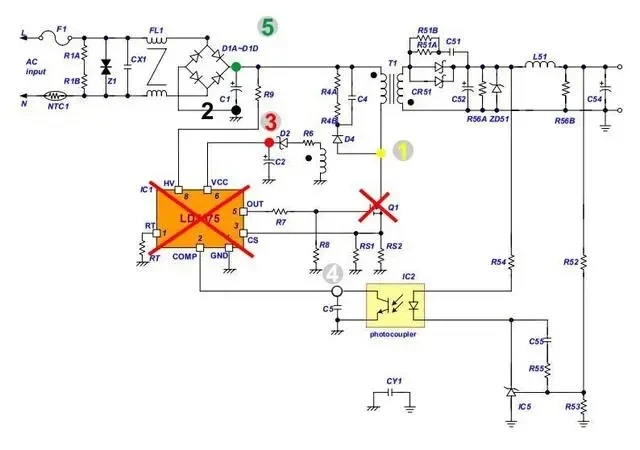

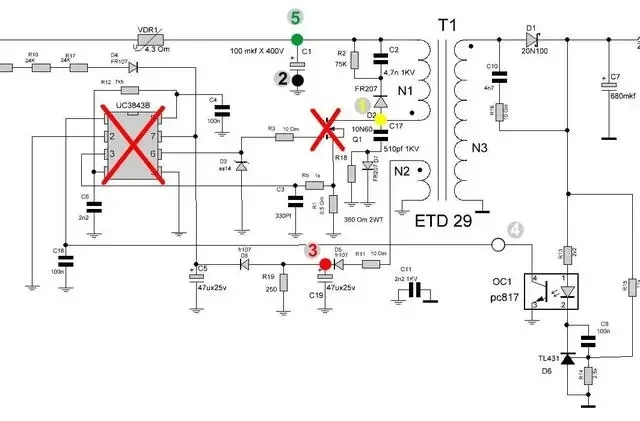

1й Вывод - Желтый провод "DRAIN", вывод управления питанием. Подключается к контактной площадке стока силового транзистора, как правило это центральный вывод.
2й Вывод - Черный проводник "GND", вывод земли. Обычно ведет к отрицательному контакту входного фильтрующего электролита.
3й Вывод - Красный проводник "VCC", вывод питания ШИМ. Подключается к плюсу конденсатора, который идет к отдельной обмотке питания ШИМ. Обычно напряжение на этом конденсаторе находится в пределах 12-18 В. Этот вывод категорически нельзя подключать к положительному выводу входного фильтрующего конденсатора.
4й Вывод - Белый проводник "FB", обратная связь. Подключается к 4му контакту оптопары, при этом убедитесь, что 3й контакт подключен к земле. Если 3 вывод оптопары подключен к "холодной стороне", то необходимо замкнуть к земле на "горячей" стороне, а от 4го вывода отключить все лишние цепи.
5й Вывод - Зеленый проводник, линия стартового питания. Подключается к плюсу входного электролита +300 В.

Характеристики

Гарантия: 14 дней
