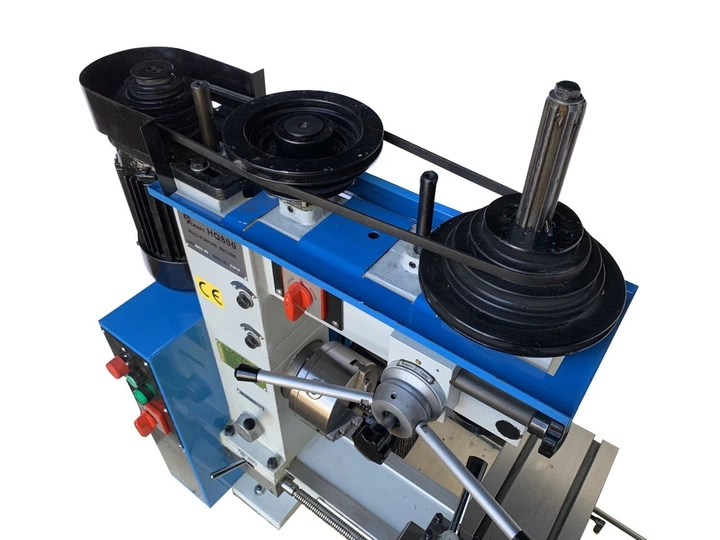

Комбінований токарно-фрезерний верстат 9craft HQ500 (Токарний та фрезерний)

Комбинированный токарно-фрезерный станок HQ500 имеет автоматическую продольную и поперечную подачу суппорта. Суппорт выполнен в виде стола, на котором возможно закреплять заготовку при фрезеровании и сверлении. Автоматическое перемещение рабочего стола при фрезеровании позволяет облегчить производственный процесс. Закаленные направляющие с клиновидными планками позволят обеспечить высокую точность обрабатываемой поверхности на протяжении продолжительного срока эксплуатации. Станок оснащен прецизионными тисками. 2 двигателя 220в мощностью 750 ватт каждый могут работать одновременно
1 год гарантии
Инструкция
Закаленные и шлифованные направляющие станины
Закаленный шпиндель
750W – мощность каждого из двигателей
220В напряжение питания
125мм 3-х кулачковый патрон
28мм проходное отверстие в шпинделе
500мм Расстояние между центрами, также есть вариант 800мм межцентрового
420мм максимальный диаметр заготовки над станиной
290 мм диаметр обработки над суппортом
160 - 1360 rpm количество оборотов шпинделя
7 скоростей вращения шпинделя
1130 x 660 x 1000 мм габариты
245/280 кг вес нетто/брутто
0,1-0,2мм шаг автоматической продольной подачи
70мм – ход пиноли задней бабки
75мм – ход малой продольной подачи
195мм – ход поперечной подачи
4 станции резцедержателя
Стальные шестерни гитары
MT3 конус пиноли задней бабки
МТ4 конус шпинделя
0,2-6мм шаг метрических резьб
4~120 TPI шаг дюймовых резьб
Диапазон продольной автоподачи 0.05-0.35 мм/об.
Диапазон поперечной автоподачи 0.05-0.35 мм/об.
Муфта защиты от перегруза ходового винта
Защитный экран патрона
Защитный экран резцедержателя
Фрезерно-сверлильная часть:
360 град. Поворот фрезерной головы
Размер стола 475x160 мм
120 - 3000 rpm количество оборотов шпинделя
306 мм расстояние от шпинделя до стола
110 мм ход шпинделя
285 мм расстояние от центра шпинделя до колонны
195 мм Перемещение по оси Y
400 мм Перемещение по оси X
22 мм максимальный диаметр сверления спиральным сверлом
28 мм максимальный диаметр обработки концевой фрезой
80 мм максимальный диаметр обработки торцевой фрезой
Точная подача шпинделя
MT3 конус шпинделя

16 скоростей вращения шпинделя
