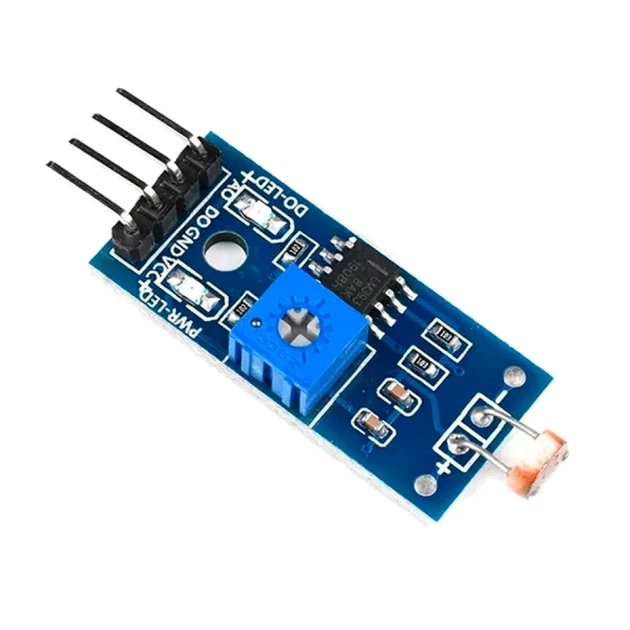

Модуль светорезистор фоторезистор Arduino, 3.3-5В - 4 контакта

Название продукта: модуль фоторезистора (цифровое переключение DO выход 0/1)

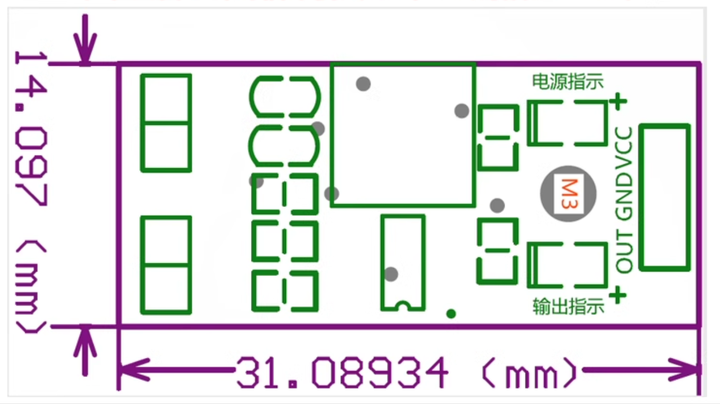

Размер продукта: 45,50 мм * 14,10 мм * 8,50 мм (LxWxH)

Описание продукта.

Модуль датчика имеет сильную адаптацию к окружающему свету, он принимает фоторезисторный датчик для обнаружения окружающего света, модуль выводит высокий уровень на DO терминал, когда яркость окружающего света не достигает установленного порога, и выводит низкий уровень на DO терминал, когда яркость внешнего окружающего света больше, чем установленный порог. Рабочее напряжение 3.3V-5V.

Яркость датчика может быть отрегулирована с помощью потенциометра. Фоторезисторный модуль чувствителен к окружающему свету, обычно используется для обнаружения яркости света окружающей среды, запуска микроконтроллера или модуля реле и т.д. Выход DO может напрямую управлять модулем реле магазина, из которого может быть составлен переключатель управления светом.

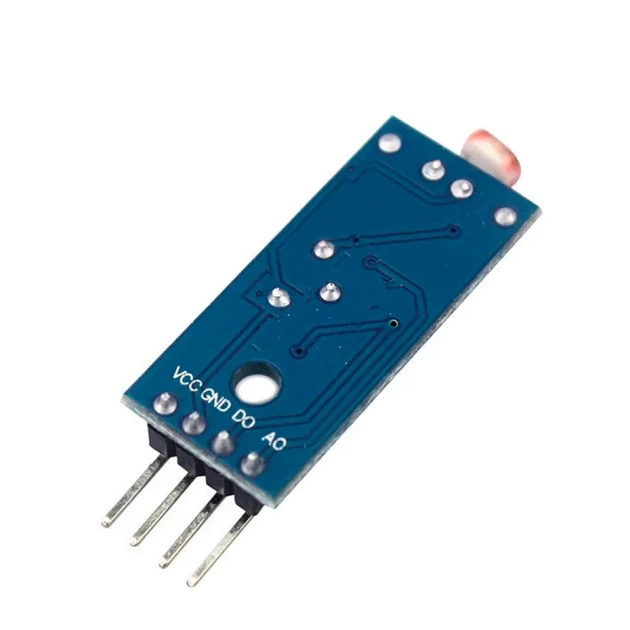

Инструкция по применению:

1 .VCC внешнее напряжение 3.3V-5V (может быть напрямую подключено к 5v микроконтроллеру или 3.3v микроконтроллеру)

2 .GND внешний GND

3 .DO интерфейс цифрового выхода (0 и 1)

Исходный код маршрута:

int Led=13;//определяем интерфейс светодиода

int buttonpin=3; //определяем интерфейс фоторезисторного датчика

int val;//определение цифровой переменной val

void setup()

{

pinMode(Led,OUTPUT);//определяем светодиод как выходной интерфейс

pinMode(buttonpin,INPUT);//определяем фоторезисторный датчик как входной интерфейс.

}

void loop()

Val=digitalRead

val=digitalRead(buttonpin);//считываем значение цифрового интерфейса 3 в val

if(val==LOW)//Когда фоторезисторный датчик обнаруживает сигнал, загорается светодиод.

digitalWrite(Led,Hed,Hed)

digitalWrite(Led,HIGH);

}

digitalWrite(Led,HIGH); }

digitalWrite(Led,HIGH); } else

digitalWrite(Led,LOW); } else { digitalWrite(Led,LOW)

}

}
