Модуль HX711 + 4 тензодатчика для весов 50 кг. Комплект резистивных тензометрических полумостовых датчиков

1.Микроконтроллерный весовой AD модуль-HX711:

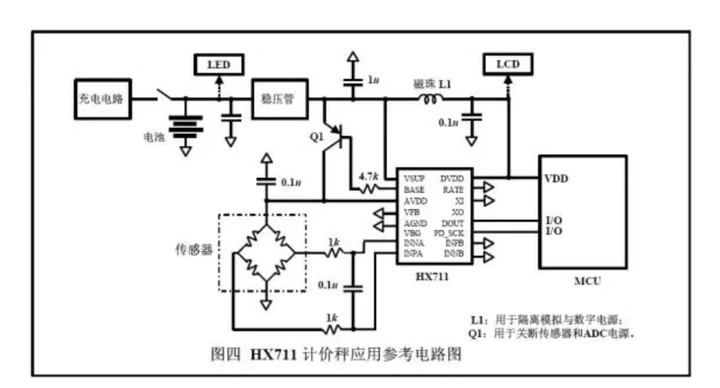

В данном модуле используется 24-битный высокоточный АЦП hx711, который предназначен для высокоточного электронного взвешивания. С двумя входами аналоговых каналов и внутренним встроенным программируемым усилителем с коэффициентом усиления 128 раз. Входная цепь может быть сконфигурирована для обеспечения мостового напряжения в режиме мостового датчика (например, давления, взвешивания), что делает его идеальным высокоточным и недорогим модулем фронтальной выборки


2.Датчики, Весы 50 кг. Датчик взвешивания резистивный тензометрический полумостовой датчик 50 кг

Размер: 34ммX34мм

Внутренний полумостовой тензодатчик 1000 Ом, диапазон 50 кг, полумостовая структура.

Это набор полумостовых тензодатчиков, использующих следующие три метода.

1 Использование датчика с внешним сопротивлением для формирования полномостового измерения, диапазон датчика для диапазона: 50 кг, требования к внешнему сопротивлению выше.

2 Использование двух датчиков для формирования полномостового измерения, диапазон двух датчиков для суммы диапазонов: 50кгx2=100кг.

3 Использование четырех датчиков для формирования полномостового измерения, диапазон составляет сумму диапазонов четырех датчиков: 50кгx4=200кг.
