Модуль реле времени с задержкой 0..25 с, 12В

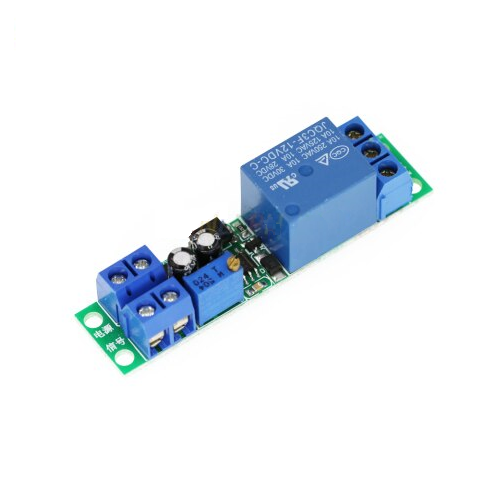

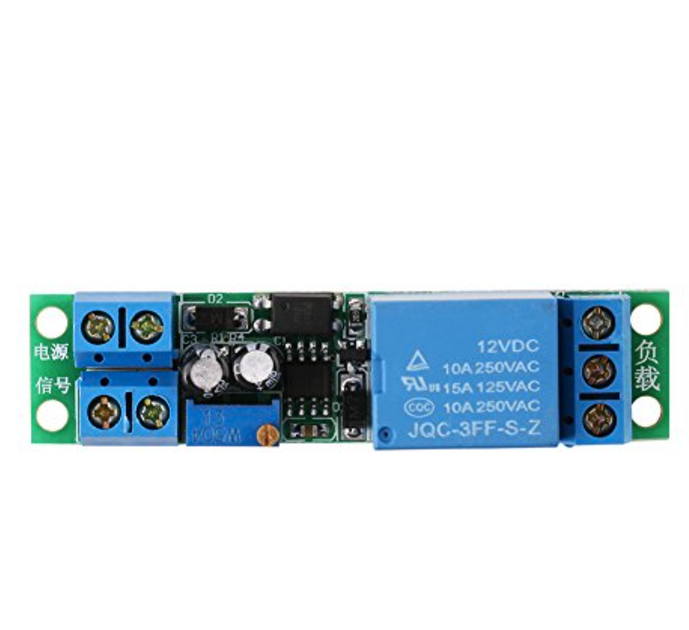

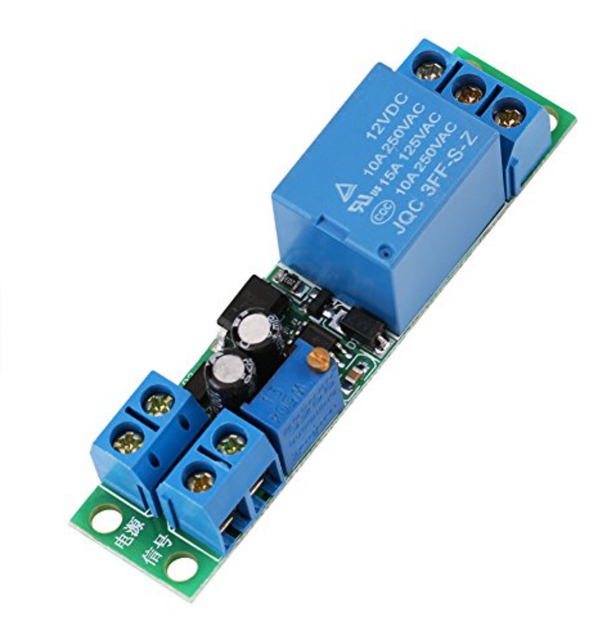

Этот модуль позволяет коммутировать нагрузку до 10 А с временной задержкой до 25 с. Схема задержки выполнена на основе микросхемы NE555 . Время задержки регулируется с помощью установленного на плату подстроечного резистора. При подаче питания реле замыкается на установленный резистором временной промежуток, после чего размыкается. Для повторного замыкания необходимо отключить и снова подать питание на модуль, либо подать управляющий сигнал 5..12 на контакты SVCC(+) и SIG(-). При длительной подаче сигнала управляющего реле будет замкнуто, отсчет времени начнется после прекращения подачи управляющего сигнала.

Технические характеристики

рабочее напряжение 12В;
управляющий сигнал 5..12В;
максимальный ток нагрузки 10А;
диапазон временной задержки 0..25;
размер 67х16х17 мм;
масса нетто: 18 р.
