Модуль реле времени с несколькими функциями задержек включения и повторения цикла предназначен для управления нагрузкой в заданном интервале времени. Реле способно управлять активной нагрузкой мощностью до 2 кВт. Отдельно програмируются интервалы включения и выключения. Данный модуль можно использовать для управления иллюминацией, нагревательными приборами, а также для управления режимом зарядки и тренировки свинцовых аккумуляторов.
Управление таймером:
- Кнопка К1 - выбор устанавливаемого параметра
- Кнопка К2 - переключение значения параметра, активация параметра Р1-Р4
- Кнопка К3 - установка значения параметра (часы-минуты-секунды)
Режимы работы модуля (в начальном состоянии – реле выключено):
- Р1 - включение реле на установленное время при кратковременной подаче сигнала (12В) на клемме IN. Повтор цикла происходит только при следующем подаче сигнала 12 на клемме IN.
- Р2 - включение с установленной отсрочкой времени, при этом время включения реле задается в параметре Р1. Активация и повтор цикла выполняется аналогично режиму Р1.
- Р3 - включение и выключение с интервалами заданными в параметрах Р1 и Р2, повторение с бесконечным циклом.
- Р4 - включение реле подобное режиму Р1, с тем отличием, что отсчет времени выключения происходит только после отключения сигнала на клемме IN, для сброса таймера необходимо повторно подать сигнал (12В) на клемму IN.

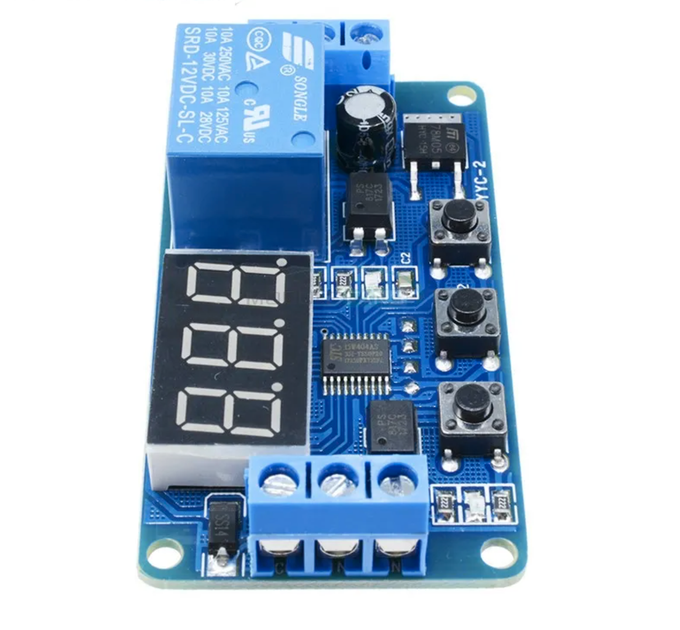

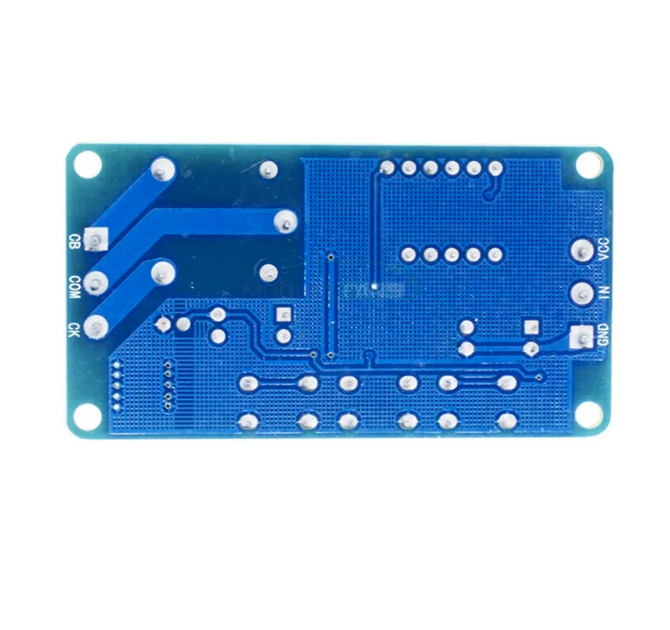

Для контроля состояния реле на плате установлен светодиод синего цвета, индикатор питания модуля – красного цвета.
Характеристики:
- Тип реле: SRD-12VDC-SL-C
- Микросхема контроллера: STC15W408AS
- Максимальный интервал включения/выключения: 99.9 секунд / 999 секунд / 999 минут
- Повтор цикла: ДА
- Напряжение питания: 12 В постоянного тока
- Ток нагрузки: 10А
- Напряжение нагрузки: 250 В/125 В переменного тока, 30 В/28 В постоянного тока
- Габаритные размеры: 65x36x18 мм (L * W * H)
- Вес: 50 г
