В отличие от автоматического ввода резерва данный трехпозиционный переключатель работает только в режиме ручного переключения, как "рубильник" и имеет три положения переключения:
1-потребление от источника питания один (к примеру общая электросеть) (на приборе показано как - I)
0-среднее положение в котором все контакты разомкнуты и напряжение от каждого из источников не подается к потребителю (на приборе показано как - 0)
2-Потребление от источника питания два (к примеру герератор или инвертор) (на приборе показано как - II)
Подключение источников питания 1 и 2 осуществляется снизу трехпозиционного переключателя, а подключение потребителей осуществляется сверху.

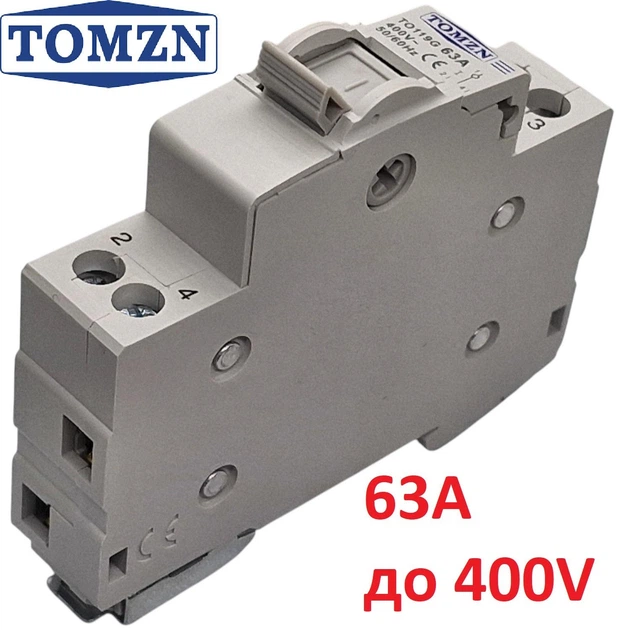

Очень часто переключатель используется для включения отключения питания от генератора или инвертора в периоды отсутствия общего электропитания, как альтернатива АВР (автоматическому введению резерва). Можно использовать Tomzn TO119G 1P 63A для ручного переключения электроснабжения потребителя на другую линию или на альтернативные источники питания (генератор, инвертор с аккумуляторами и солнечными панелями и т.д.). Как ручной ввод резерва, как рубильник переключения между электросетью и генератором, как переключатель питания между электросетью и зарядной станцией (типа Anker, Bluetti, CHOETECH, EcoFlow, Flashfish, Fossibot, Jackery и др.)
Применение трехпозиционного переключателя может охватывать любые сферы. Любая электросхема с организацией логики "ИЛИ" или I-0-II может использовать данный переключатель, но нужно учитывать его ограничение (переменный ток до 400 вольт, мощность до 63 ампер)
Надежный модульный корпус переключателя крепится на стандартную DIN-рейку и подходит для установки в стандартные электрощитовые. Благодаря переключению между двумя независимыми электросетями (или другие варианты) по схеме I-0-II обеспечивается безопасность питания потребляющих электроприборов, так как переключение происходит из-за средней позиции трехпозиционного переключателя в которой отключаются все контакты и невозможен конфликт между независимыми сетями. В этом переключателе трехпозиционном переключателе переключение/выбор сети произойдет только через промежуточное звено отключения.
Страна производитель: Китай
Коммутационная износостойкость: 1500 циклов
Максимальная рабочая температура 40 град.
Максимальное сечение проволоки: 16 кв. мм
Материал корпуса: Пластик
Механическая износостойкость: 8500 циклов
Минимальная рабочая температура: –5 град.
Степень защиты: IP20
Тип монтажа: на DIN рейку
схема переключения 1-0-2
Количество полюсов: 1 полюс.
Номинальное рабочее напряжение переменного тока: 240/415В
Ток: 63 А
Максимальное сечение провода для подключения 16мм2
Комплект поставки: Модульный ручной трехпозиционный переключатель - 1шт
