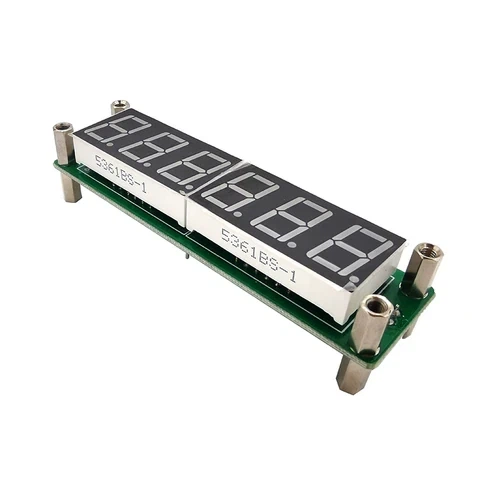

Модуль измерения частоты PLJ-6 LED-A 0,1МГц~65МГц, счетчик частоты / частотомер

PLJ-6 LED-A-это экономичный шестизначный светодиодный модуль отображения частоты.

Технические параметры:

1. Время счета 0,1 секунды

2. Канал измерения

Входное сопротивление: 50 Ом

Диапазон измерения: 0,1 МГц ~ 65 МГц

Точность измерения: 10 Гц

Чувствительность: лучше 60

3. При настройке

Независимая конструкция с двумя промежуточными частотами, минимальный шаг регулировки промежуточной частоты составляет 100 Гц, промежуточный диапазон частот составляет 0 ~ 99,9999 МГц, можно установить режим добавления промежуточной частоты или вычитания промежуточной частоты.

4. Справочная частота

Использует кварцевый генератор с регулируемым напряжением и температурной компенсацией 5032 МГц (13,000), стабильность частоты составляет ± VC-TCXO ppm.

5. Рабочее напряжение

Вход постоянного тока: 8 В ~ 15 В постоянного тока (с защитой от обратной полярности питания) или 5 в постоянного тока (требуется установка оборудования).

5. Рабочий ток Макс 90 мА

7. Отображение цифр

Шестизначный светодиодный дисплей с общим анодом, самый высокий дисплей с шестью цифрами.

8. Яркость дисплея

Восьмиуровневая светодиодная яркость регулируется, заводские настройки-самая высокая яркость.

9. Физические размеры

Длина × ширина × высота: 91 мм × 28 мм × 20 мм

10. Встроенный интерфейс

Вход RF (вход сигнала): разъем HX2.54-2P

ICSP (интерфейс программирования): 2,54-6P pin

Вход постоянного тока (интерфейс питания): HX2.54-2P розетка

Состав набора: Частотомер
