С ОБЩИМ ВЫХОДОМ СВЕРХУ

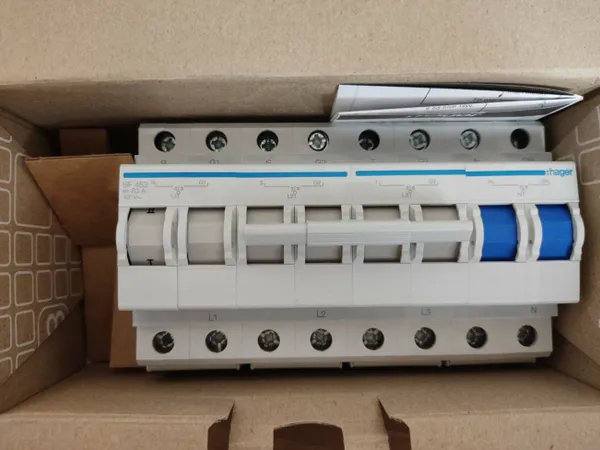

Переключатель ввода резерва I-0-II трехпозиционный 3P+N, 63 А, SF463 Hager.
| Технические характеристики |
| Номинальный ток: | 63 |
| Номинальное рабочее напряжение переменного тока: | 400 В |
| Частота: | 50/60 Гц |
| Тип подключения: | с винтом |
| Соединения кросс-секта. жесткий кабель: | 25мм ² |
| Соединения кросс-секта. гибкий кабель: | 16мм ² |
| Количество операций: | 100000 |
| Электрическая износостойкость при номинальной нагрузке в AC21in рабочих циклов: | 5000 |
| Рабочая температура: | От -20 до 50 ° C |
| Температура хранения: | От -40 до 80 ° C |
| Степень защиты IP: | 20 |
| Количество модулей: | 8 |
Технические характеристики
Для переключения всех видов токов. Соответствуют стандартам: IEC 60947-3 все типоразмеры и EN60669 для номинальных токов от 16А до 63А. Все переключатели оснащены зеленым/красным полями на рычаге для ясной визуализации положения контактов. Категория применения: АС22А 230 В / 400 В
От 16А до 40А типоразмер 1. Сечения присоединений:
16 мм2 - однопроволочный
10 мм2 - многопроволочный
1 модуль = 17,5 мм
2 модуля = 35 мм
3 модуля = 52,5 мм
4 модуля 70 мм
Переключатели модульные до 40 А
| Изображение | Описание | In | Напряжение, В | Ширина, 1М=17,5 мм | Артикул |
| Переключатель I-0-II с центральным положением Откл., общая точка сверху | 1х40А | 230 В | 1М | SFT140 |
| 2x40A | 230 B | 2M | SFT240 |
| 3x40A | 400 B | 3M | SFT340 |
| 4x40A | 400 B | 4M | SFT440 |
| Переключатель I-0-II с центральным положением Откл., общая точка снизу | 1х16А | 230 В | 1М | SFB116 |
| 1х25А | 230 В | 1М | SFB125 |
| 1х32А | 230 В | 1М | SFB132 |
| 2х16А | 230 В | 2М | SFB216 |
| 2х25А | 230 В | 2М | SFB225 |
| 2х32А | 230 В | 2М | SFB232 |
| Переключатель I-II, общая точка снизу | 1х16А | 230 В | 1М | SFL116 |
| 1х25А | 230 В | 1М | SFL125 |
| 1х32А | 230 В | 1М | SFL132 |
| 2х16А | 230 В | 2М | SFL216 |
| 2х25А | 230 В | 2М | SFL225 |
| 2х32А | 230 В | 2М | SFL232 |
| Выключатель 2-х полюсный NO+NC | 1х25А | 230 В | 1М | SFM125 |
| 1х32А | 230 В | 1М | SFM132 |
Технические характеристики
Модульный переключатель питания совместим с остальной модульной аппаратурой, монтируется в обычных распределительных щитках (монтаж на Дин-рейку TS35). Силовые щиты должны быть защищены от короткого замыкания и перегрузки (например, выключатель с защитой от сверхтоков). Сам переключатель не является защитным устройством. Максимальная отключающая способность переключателя не более 4,5 кА!
Номинальное напряжение изоляции до 500В
Номинальное импульсное напряжение 4 кВ
Температура хранения от -20оС до +50оС
Номинальная рабочая температура от 0оС до +45оС
Сечения присоединений:
25 мм2 - однопроволочные
16 мм2 - многопроволочные
Соответствуют стандарту EN 60947-3
Соответствуют стандарту EN 60669-1
Номинальное напряжение 250 В (фаза-нейтраль), 400 В (линейное)
Защита от прикосновения в соответствии с DIN VDE0106 часть 100
Термический ток Ith (40оC) - 63A
Номинальная частота: 50/60 Гц
Переключатели модульные до 63А
| Изображение | Описание | Число полюсов | In | Ширина, 1М=17,5 мм | Артикул |
| Модульный переключатель питающих вводов Основное питание Резервное питание
Нагрузка 3 позиции I-0-II | 1+N | 63A | 4M | SF263 |
| | 3+N | 63A | 8M | SF463 |
