Обновленная версия: другой уровень электроники
Это не тот же корпус, который вы видели год назад. Мы полностью обновили модель, и главное изменение - внутри. Вместо типовой бюджетной платы здесь стоит BMS на 5 силовых MOSFET-транзисторах 3010KS (30V / 110A на кристалл, корпус TO-252). Плата производства 五月电子 (Wuyue Electronics), артикул 0026004.
Что это значит на практике: 30-40A рабочего тока и до 60A в пике. Шуруповерт под нагрузкой, болгарка, садовый инструмент - плата не уходит в защиту там, где дешевые 3-транзисторные аналоги отключаются на первом же серьезном усилии.
Балансировка ячеек - то, чего нет у бюджетных аналогов
Балансировка ячеек реализована на шести силовых резисторах (залиты защитным компаундом) - пассивная схема выравнивания. Это принципиальная вещь для сборки из десяти банок: без балансировки ячейки со временем расходятся по напряжению, одна проседает, и весь пакет начинает деградировать. С балансировкой заряд выравнивается между линиями, и пакет живет значительно дольше.
Дополнительно на плате установлен NTC-термодатчик на отдельном проводе. Это температурная защита: при перегреве под нагрузкой или в процессе заряда плата отключает цепь. Вместе с защитой от перезаряда, глубокого разряда и короткого замыкания это полный набор, который реально бережет и банки, и инструмент.
4-диодный индикатор заряда в комплекте
Отдельная плата индикатора на 4 светодиода: 25% / 50% / 75% / 100%. Легко устанавливается в предусмотренное место в корпусе, контакты припаиваются к выходным клеммам. Сверху клеится комплектная наклейка-шкала на черную пластиковую вставку - выглядит как заводское решение, а не самоделка.
Больше не надо гадать, сколько осталось заряда. Нажали кнопку - увидели уровень.
Разъем 5,5x2,1 мм: зарядка без док-станции
На плате выведен стандартный DC-разъем 5,5x2,1 мм. Аккумулятор можно заряжать напрямую от обычного адаптера 21V, без фирменной зарядной станции Makita. Для большинства пользователей это закрывает вопрос зарядки полностью - адаптер стоит копейки и есть в любом магазине электроники.
При этом механически корпус полностью совместим со стандартом Makita LXT (BL1850) - садится на оригинальный инструмент Makita и на все китайские аналоги этого стандарта, включая инструмент FOX EXPERT.
Какие банки 18650 выбрать
Схема 5S2P: пять групп последовательно по две банки параллельно. Это дает 18V номинал / 21V максимум (5 x 4,2V) - тот же стандарт, что и оригинальные аккумуляторы Makita 18V.
Емкость пакета = удвоенная емкость одной банки. Ориентиры:
| Samsung INR18650-25R | 2500 mAh | 5,0 Ah | до 20A на банку |
| Samsung INR18650-30Q | 3000 mAh | 6,0 Ah | до 15A на банку |
| LG INR18650-HG2 | 3000 mAh | 6,0 Ah | до 20A на банку |
| Sony/Murata VTC6 | 3000 mAh | 6,0 Ah | до 30A на банку |
| LG INR18650-MJ1 | 3500 mAh | 7,0 Ah | до 10A на банку |
Как выбирать под задачу:
- Шуруповерт, дрель, мощный инструмент с ударной нагрузкой - берите высокотоковые банки: 25R, HG2, VTC6. Здесь важен не столько объем, сколько способность отдать ток мгновенно. С двумя банками параллельно 25R дают до 40A - ровно то, на что рассчитана плата.
- Садовый инструмент, триммер, фонарь, умеренная нагрузка - подойдут емкостные банки MJ1 или 30Q. Работа длится дольше, пиковые токи небольшие.
- Универсальный вариант - Samsung 30Q или LG HG2. Компромисс между емкостью и токоотдачей, подходит почти подо все.
Важно: все 10 банок должны быть одной модели, одной партии и с одинаковым уровнем заряда перед сборкой. Смешивать разные банки или старые с новыми нельзя - это убивает пакет.
Полный комплект - докупать ничего не надо

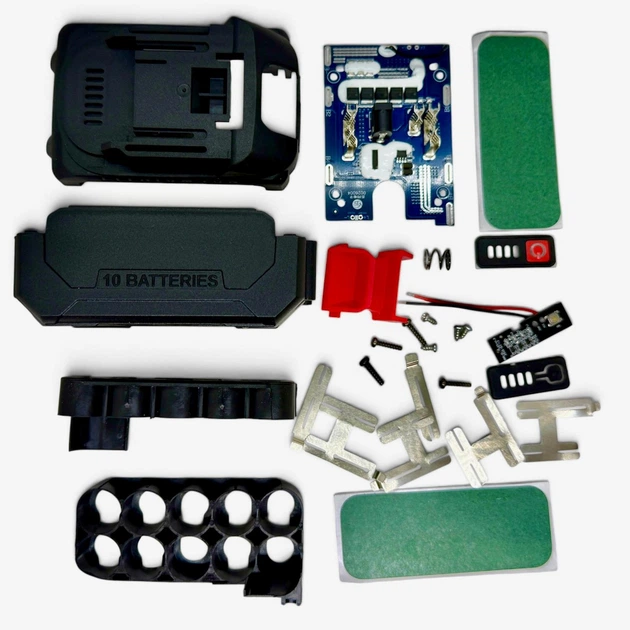

В комплекте все для сборки с нуля:
- Корпус (верхняя и нижняя части, черный)
- Держатель-кассета на 10 банок 18650
- Плата BMS 5S2P на 5 MOSFET с термодатчиком
- Плата индикатора заряда (4 светодиода)
- Никелевые шины-перемычки: 4 + 2 шт.
- Винты: 4 белых (для платы) + 4 черных (для корпуса)
- Изоляционные прокладки: 2 шт.
- Наклейка-шкала индикатора
- Пружина и красный фиксатор-защелка
- Пластиковая вставка под индикатор
Понадобится только точечная сварка для никеля (или паяльник с опытом работы по банкам) и собственно 10 аккумуляторов 18650.
Для кого этот корпус
- Мастера и DIY-сборщики - собрать аккумулятор на 6 Ah из хороших банок выходит заметно дешевле фирменного, а по характеристикам часто лучше.
- Сервисные центры - реанимация "мертвых" аккумуляторов Makita и аналогов: банки меняются, электроника здесь лучше штатной.
- Владельцы инструмента FOX EXPERT и китайских аналогов Makita - запасной аккумулятор под свой инструмент за адекватные деньги.
- Опт: магазины, реселлеры - стабильная позиция с постоянным спросом, есть оптовая градация от 3 штук.
Технические характеристики
| Стандарт крепления | Makita LXT (BL1850) |
| Конфигурация | 5S2P |
| Рабочий ток разряда | 30-40A |
| Пиковый ток | до 60A |
| MOSFET | 5 x 3010KS (TO-252, 30V) |
| Плата BMS |
| Температурная защита | Да, NTC-термодатчик |
| Разъем зарядки | DC 5,5 x 2,1 мм |
| Материал корпуса | Ударопрочный ABS-пластик |
| Артикул | FGB-CASE-MKT18-10S |
