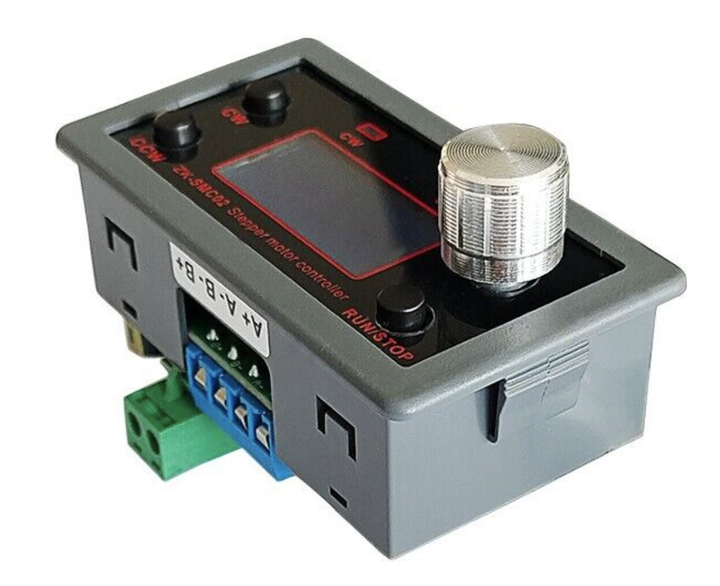

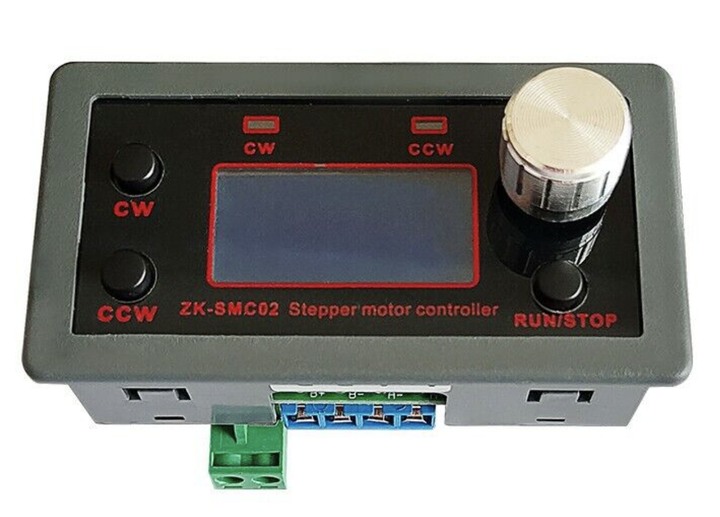

Универсальный регулятор скорости вращения шагового двигателя ZK-SMC02 5-30В 4А

Универсальный регулятор скорости вращения шагового двигателя
Это модуль управления предназначен для одноосных шаговых двигателей. Модуль имеет множество встроенных режимов работы, и пользователь может быстро выбрать подходящий режим вращения. Вы можете сохранить и установить расстояние/скорость/задержку/время цикла после отключения питания. Он может работать независимо в качестве модуля, или может использоваться в сочетании с другими системами.

Параметры:
Модель: ZK-SMC02 шаговый контроллер двигателя + Драйвер
Двигатель: шаговый двигатель
Количество осей управления: одна ось
Сигнал двигателя: общий катод
Диапазон электропитания: 5-30 В постоянного тока
Ток нагрузки: 4A
Управление ускорением и замедлением: Да
Защита обратного подключения на входе: Да
Дистанционное управление: последовательный порт TTL
Основные функции системы: автоматический, ручной, настройка, контроль последовательного порта
Диапазон скорости: 0,1 ~ 999 оборотов/минут
Количество импульсов вперед: 1-9999 импульсов
Количество импульсов обратного хода: 1-9999 импульсов
Количество рабочих циклов: 1-9999 раз
Время задержки вперед: 0,0-999,9 секунд
Время задержки назад: 0,0-999,9 секунд
Диапазон адресов: 1-128
Среда использования: -5 ℃-60 ℃ (без конденсации)
Настройка:

Установки прибора

F-01   Режим работы
F-02   Число импульсов вперед, шт.
F-03   Скорость вперед, об/мин.
F-04   Число импульсов назад, шт.
F-05   Скорость назад, об/мин.
F-06   Количество циклов, шт.
F-07   Задержка перед вращением вперед, с
F-08   Задержка перед вращением вперед, с
F-09   Число импульсов на оборот, /10 шт
F-10  Отображение во второй строке - скорость или номер цикла
F-11   Торможение по стопу плавное или резкое
F-12   Ускорение и торможение
F-13   Адрес

Режимы работы

P01-1   Ручной режим (вращение по крутилке)
P01-2  Вращение по удержании клавиши направления
P01-3   Постоянно, по нажатию на клавишу направления
P01-4   На установленное число импульсов и циклов и задержкой
P01-5   На установленное число импульсов и циклов с последующим возвратом обратно
P01-6   На установленное число импульсов с возвратом обратно, заданное число циклов
P01-7   Вращение пока нажата клавиша с последующей задержкой и возвратом обратно
P01-8   Вращение на время задержки, установленное в другом направлении, задержкой в прямом и с повторением количества циклов.
P01-9   После включения устройства автоматический запуск циклов вперед-назад на заданное число импульсов с задержками
