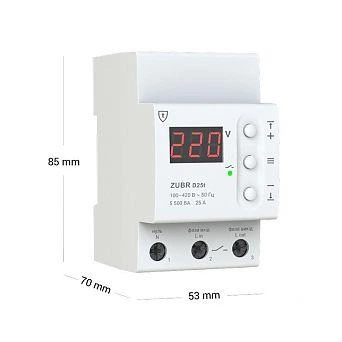

Реле напряжения ZUBR D25t реле контроля и защиты от перенапряжения ЗУБР отсекатель барьер

Однофазное реле напряжения с термозащитой

Реле напряжения ZUBR D25-63 (t) предназначены для защиты оборудования от чрезмерных колебаний напряжения. При наступлении аварийной ситуации устройство отключает подачу нагрузки. Реле применяются в однофазных сетях переменного тока (230 В). Дополнительно оснащено термозащитой.

Высокая точность измерения TrueRMS

ZUBR Dt с высокой точностью измеряет напряжение и выключает нагрузку до того, как скачок напряжения негативно повлияет на подключенные электроприборы. Принцип действия TrueRMS — алгоритм снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.

Профессиональная модель выключения нагрузки

Вы можете активировать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

Повышенная безопасность благодаря термозащите

Реле напряжения ZUBR D (t) оснащены защитой от перегрева. Она активируется, если температура внутри корпуса достигнет 80 °С.  Для продления срока службы контактов реле и уменьшения их искрения, коммутация нагрузки осуществляется максимально близко к переходу синусоиды напряжения через ноль.

Задержка включения нагрузки

После стабилизации напряжения активируется отсчет времени до подачи нагрузки. Время задержки можно установить от 3 до 600 с, в зависимости от типа подключенного оборудования. Для чувствительного к частым отключениям напряжения оборудования (например, для холодильников и кондиционеров) время задержки рекомендуется устанавливать на 120-180 сек.

Удобство в управлении

Настройка работы устройства осуществляется с помощью всего лишь трех кнопок. Цифровой экран постоянно отображает значение напряжения, а также выводит системную информацию. С его помощью вы легко установите верхний и нижний предел допустимого напряжения.

Простая установка

Монтаж реле напряжения происходит в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

Технические характеристики ZUBR Dt

Категория продукции: Реле напряженияТок, А: 25Способ монтажа: На DIN-рейкуКоличество фаз: 1 ф. (230 Вольт)Термозащита: ЕстьTrueRMS: ЕстьПроф. задержка отключения: ЕстьНижний предел напряжения: 100-210 ВВерхний предел напряжения: 230-280 ВНоминальная мощность нагрузки: 5 700 ВАВремя отключения нагрузки при снижении напряжения: не более 1,2 сВремя отключения нагрузки при превышении напряжения: 0,01–0,03 сНоминальный ток нагрузки: 25 А (макс. 30 А в течение 10 мин.)Время задержки включения нагрузки: 3-600 сТип реле: ЭлектромагнитноеНапряжение питания: 100-420 ВПотребление тока: не более 86 мАСечение провода: не более 16 мм²Масса: 0,21 кг ±10%Габаритные размеры (Ш х В х Г): 53 х 85 х 66 ммКоличество коммутаций под нагрузкой, не менее: 100 000 цикловКоличество коммутаций без нагрузки, не менее: 1 000 000 цикловСтепень защиты по ГОСТ 14254: IP20Мощность, ВА: 5 001 - 7 000
